Accessori e sistemi di sicurezza per porte rapide industriali
AFservitech offre una gamma completa di accessori e sistemi di sicurezza per porte rapide industriali, progettati per migliorare il controllo, la protezione e l’efficienza operativa degli accessi. Dai sensori, allarmi e fotocellule fino agli accessori per l’automazione, ogni componente è studiato per garantire il massimo livello di sicurezza durante l’utilizzo, riducendo i rischi e ottimizzando i flussi di transito.
Le soluzioni proposte includono accessori per sistemi di apertura, sicurezza e allarme per porte rapide, pensati per adattarsi a diversi contesti industriali e logistici. Grazie a tecnologie evolute e dispositivi affidabili, è possibile gestire in modo intelligente l’apertura e la chiusura delle porte, migliorando la sicurezza di operatori e mezzi e assicurando continuità operativa anche in condizioni di utilizzo intensivo.
Affidati alla nostra vasta gamma offerta e richiedi i prodotti di cui necessiti compilando l’apposito modulo e inoltrando la richiesta da ogni punto d’Italia.
Accessori e sistemi di sicurezza per porte rapide industriali
AFservitech offre una gamma completa di accessori e sistemi di sicurezza per porte rapide industriali, progettati per migliorare il controllo, la protezione e l’efficienza operativa degli accessi. Dai sensori, allarmi e fotocellule fino agli accessori per l’automazione, ogni componente è studiato per garantire il massimo livello di sicurezza durante l’utilizzo, riducendo i rischi e ottimizzando i flussi di transito.
Le soluzioni proposte includono accessori per sistemi di apertura, sicurezza e allarme per porte rapide, pensati per adattarsi a diversi contesti industriali e logistici. Grazie a tecnologie evolute e dispositivi affidabili, è possibile gestire in modo intelligente l’apertura e la chiusura delle porte, migliorando la sicurezza di operatori e mezzi e assicurando continuità operativa anche in condizioni di utilizzo intensivo.
Affidati alla nostra vasta gamma offerta e richiedi i prodotti di cui necessiti compilando l’apposito modulo e inoltrando la richiesta da ogni punto d’Italia.
Accessori e sistemi di sicurezza per porte rapide industriali
AFservitech offre una gamma completa di accessori e sistemi di sicurezza per porte rapide industriali, progettati per migliorare il controllo, la protezione e l’efficienza operativa degli accessi. Dai sensori, allarmi e fotocellule fino agli accessori per l’automazione, ogni componente è studiato per garantire il massimo livello di sicurezza durante l’utilizzo, riducendo i rischi e ottimizzando i flussi di transito.
Le soluzioni proposte includono accessori per sistemi di apertura, sicurezza e allarme per porte rapide, pensati per adattarsi a diversi contesti industriali e logistici. Grazie a tecnologie evolute e dispositivi affidabili, è possibile gestire in modo intelligente l’apertura e la chiusura delle porte, migliorando la sicurezza di operatori e mezzi e assicurando continuità operativa anche in condizioni di utilizzo intensivo.
Affidati alla nostra vasta gamma offerta e richiedi i prodotti di cui necessiti compilando l’apposito modulo e inoltrando la richiesta da ogni punto d’Italia.
Specifiche tecniche
Caratteristiche e configurazioni
Consulta le specifiche relative a resistenza al vento, pannelli, motorizzazioni, componenti, sistemi di ventilazione e configurazioni disponibili.
Resistenza al vento
Classe di resistenza al vento senza kit antitempesta
Larghezza porta
Classe
Fino a 5.000 mm
Classe 3
Da 5.000 a 6.500 mm
Classe 2
Oltre 6.500 mm
Classe 1
Classe di resistenza al vento con kit antitempesta
Larghezza porta
Classe
Fino a 5.000 mm
Classe 5
Da 5.000 a 6.500 mm
Classe 3
Oltre 6.500 mm
Classe 2
Le porte con larghezza superiore a 6.000 mm vengono fornite di serie con il kit antitempesta.
Colori dei pannelli sandwich
Sono disponibili i seguenti colori RAL sia per il lato interno sia per quello esterno:
Vetrature
Pannelli completamente vetrati (Full Vision)
Pannelli realizzati con profili scatolati in alluminio predisposti per l'inserimento del materiale di tamponamento desiderato.
Colore standard
- Alluminio anodizzato
- RAL 9002 – Bianco grigiastro
Tamponamenti disponibili
- Acrilico doppio 17 mm
- Policarbonato doppio 17 mm
- Acrilico singolo 4 mm
- Policarbonato singolo 4 mm
- Vetro di sicurezza rinforzato 4 mm
- Griglia zincata con maglia 50 × 50 mm
- Pannello sandwich isolato da 17 mm
I tamponamenti vengono fissati mediante profili fermavetro in plastica, specifici per spessori da 4 mm o 17 mm.
Finestre inserite nei pannelli sandwich
Telaio in plastica nera con doppio vetro acrilico.
Formati disponibili
- Rettangolare: 680 × 370 mm
- Ovale: 725 × 325 mm
Valore di isolamento:
U ≈ 1,38 W/m²KAzionamento elettrico
Motore 400 V trifase
- Alimentazione: 400 V (3 fasi)
- Corrente: circa 3 A
- Spina 5 poli - 16 A
- Velocità: circa 20 cm/s
- Grado di protezione: IP54
- Ciclo di lavoro: 60%
- Manovra manuale d'emergenza mediante manovella
Motore 230 V monofase
- Alimentazione: 230 V
- Corrente: circa 6 A
- Spina standard
- Protezione anticaduta di serie
- Grado di protezione: IP54
- Ciclo di lavoro: 25%
- Peso massimo porta: 140 kg
- Manovra manuale d'emergenza mediante manovella
Quadro di comando e funzionamento
Quadro di comando
Quadro CS320 con finecorsa digitali.
Pulsanti integrati
- Apertura
- Stop
- Chiusura
Modalità di funzionamento
- Comando elettrico a uomo presente: apertura automatica e chiusura mantenendo premuto il pulsante.
- Comando automatico con rilevamento ostacoli e sensore ottico: apertura e chiusura automatiche.
Nota
- Se lo spazio laterale è inferiore a 325 mm, è necessario un motore montato superiormente.
- Se lo spazio laterale è inferiore a 325 mm ed è limitato anche lo spazio sopra il vano, è necessario un motore frontale.
Opzioni elettriche
- Motore ad alta velocità 400 V (circa 60 cm/s)
- Motore con grado di protezione IP65
- Quadro elettrico IP65
- Motore con ciclo di lavoro 100% per uso intensivo
- Catena di emergenza
- Fotocellula standard con supporto
- Radiocomando (ricevitore + trasmettitore 4 canali)
- Trasmettitore supplementare a 4 canali
- Selettore a chiave con 3 chiavi
- Selettore a chiave con pulsanti salita-stop-discesa
- Pulsante supplementare
- Serratura per quadro elettrico
- Protezione per pedana di carico
- Comando a fune
- Radar
- Lampada di segnalazione / semaforo
- Display LCD per programmazione
Componenti forniti di serie
- Cerniere in acciaio inox
- Guide, bracci, terminali e staffe zincati a caldo
- Guarnizioni in gomma
- Protezione contro la rottura dei cavi
- Staffe inferiori con protezione anticaduta e antisollevamento
- Kit di fissaggio
- Protezione contro l'allentamento dei cavi
- Rulli con cuscinetti autolubrificanti
- Supporto motore zincato
Opzioni
- Verniciatura a polvere della ferramenta in RAL 9006
- Verniciatura delle guide nel colore RAL desiderato
- Guide prolungate per installazioni rialzate
- Viteria in acciaio inox
- Pannelli con migliore drenaggio dell'acqua
Ventilazione
Sono disponibili quattro tipologie.
680 × 375 mm
Alluminio anodizzato
Superficie netta di ventilazione: 452 cm²
450 × 90 mm
Plastica nera
Superficie netta: 215 cm²
407 × 307 mm
Alluminio RAL 9010 (bianco)
Superficie netta: 185 cm² · Con serratura
407 × 97 mm
Alluminio RAL 9010 (bianco)
Superficie netta: 45 cm²
Sistema di chiusura
Di serie: protezione antisollevamento.
Porta pedonale incorporata
Caratteristiche
- Dimensioni utili: circa 850 × 2.100 mm (L × H)
- Altezza soglia: circa 120 mm
- Contatto di sicurezza sulla porta pedonale
- Serratura a cilindro con 3 chiavi
- Chiudiporta a molla
- Apertura verso l'interno o verso l'esterno
- Cerniere DIN destra o DIN sinistra
Utilizzabile con
- Larghezza massima del portone: 000 mm
- Altezza minima del portone: 400 mm
A causa del profilo inferiore è necessario prevedere 90 mm di spazio supplementare nella parte superiore.
Opzioni
- Serratura antipanico
- Serratura KABA
Altre opzioni
- Carter di protezione per installazioni esterne, verniciato a polvere (fino a larghezza massima di 5.860 mm).
- Kit antitempesta costituito da profili di irrigidimento in alluminio tra i pannelli e nel pannello inferiore. Questo kit viene fornito di serie per portoni con larghezza superiore a 6.000 mm.
Sistemi di emergenza e sicurezza

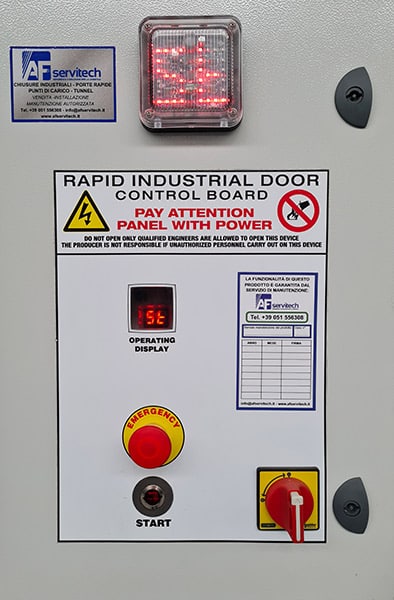

Sistema UPS
Il sistema UPS in caso di mancanza di tensione elettrica sulla rete per più di 7 secondi, grazie alle batterie tampone presenti nel quadro di comando, apre completamente il portone. Al ripristino della tensione di rete, dopo 180 secondi, in automatico il portone riprende il normale funzionamento.

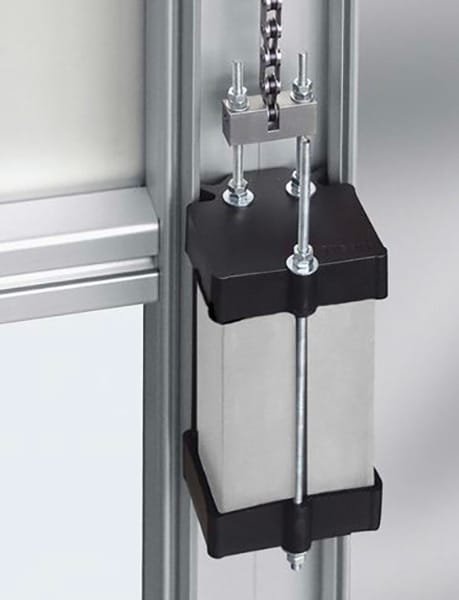

Sistema a contrappeso
Il sistema di emergenza a contrappeso in caso di mancanza di tensione elettrica sulla rete, grazie al contrappeso in acciaio collegato direttamente all’albero principale, apre in automatico il portone.

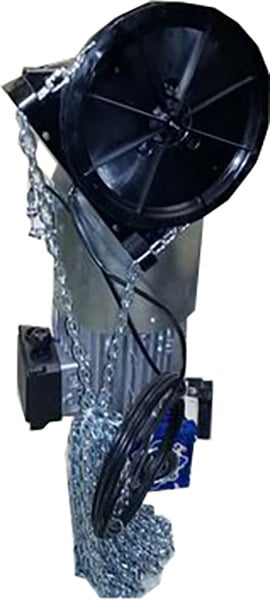

Sblocco motore a catena
In caso di emergenza o guasto, grazie al sistema di sblocco a catena è possibile scollegare il motore autofrenato dall’albero principale e permettere la apertura/chiusura manuale del portone.

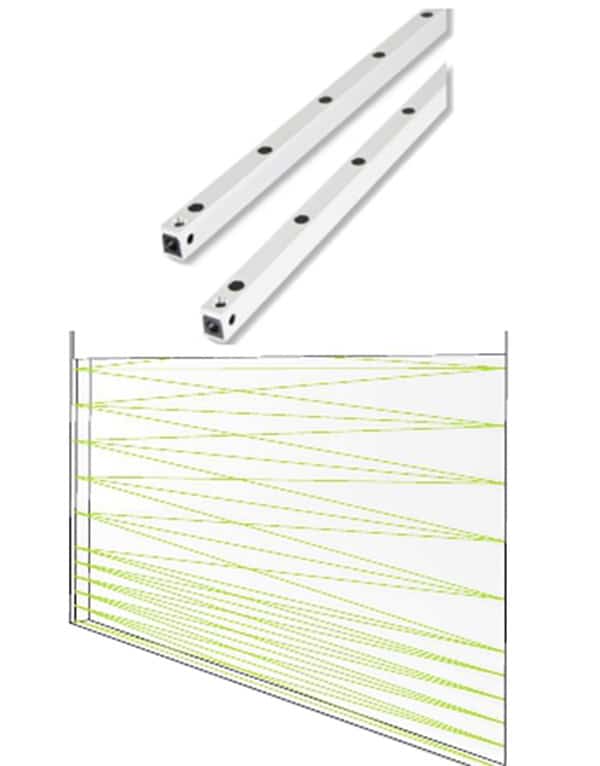

Fotocellule a multifascio
Le fotocellule multifascio sono un nuovo sistema di sicurezza attivo che crea una barriera di sicurezza per persone o cose fino a 2.5 mt. di altezza. Sostituiscono le classiche fotocellule a singolo fascio.

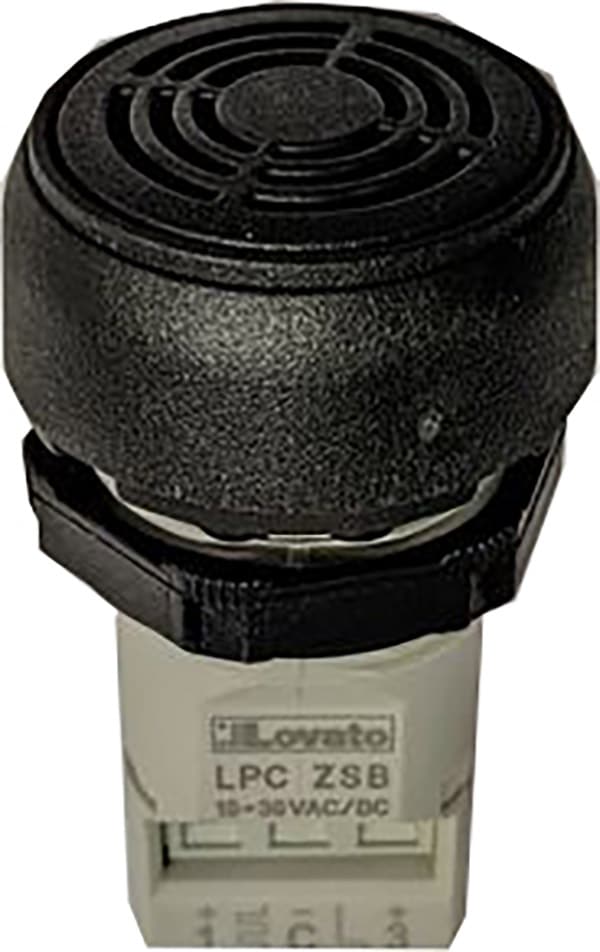

Sirena
Il sistema di emergenza a contrappeso in caso di mancanza di tensione elettrica sulla rete, grazie al contrappeso in acciaio collegato direttamente all’albero principale, apre in automatico il portone.
Accessori

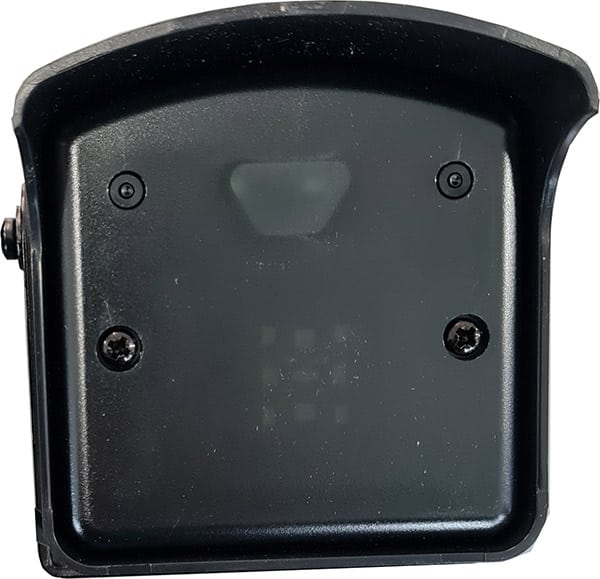

Radar standard
Sensore di movimento standard che rileva il passaggio di pedoni o mezzi.

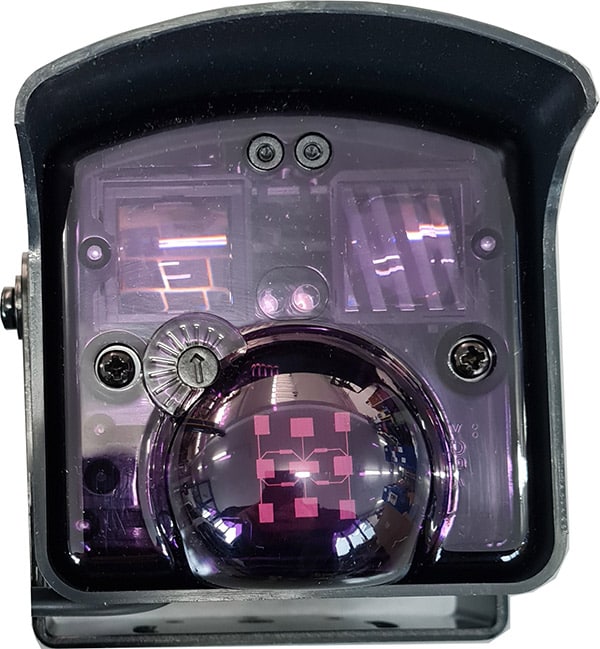

Radar pro tipo CONDOR
Radar CONDOR è un sensore di presenza e di movimento con attivazione e monitoraggio dell’area in un singolo prodotto, possiede un rilevatore di movimento a microonde ed un sensore di presenza ad infrarossi attivo. L’accuratezza della rilevazione è talmente elevata da riuscire a filtrare pedoni, traffico veicolare e possibili altre interferenze. La tecnologia ad infrarossi attivi è in grado di delimitare un’area di presenza, configurabile a seconda delle esigenze, dove veicoli ed oggetti fermi mantengono aperta il portone.

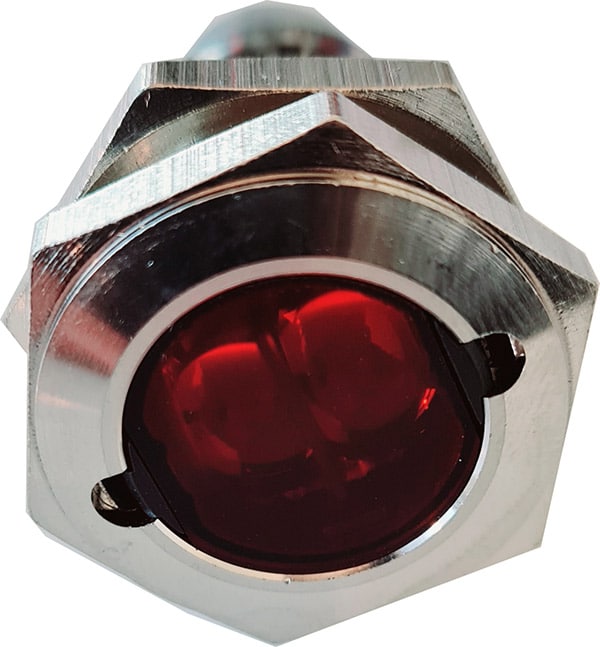

Sensore di apertura a sfioro
Il sensore a sfioro tipo laser permette l’apertura del portone semplicemente con il passaggio della mano, senza nessun contatto. Utilizzato negli ambienti sterili o alimentari.

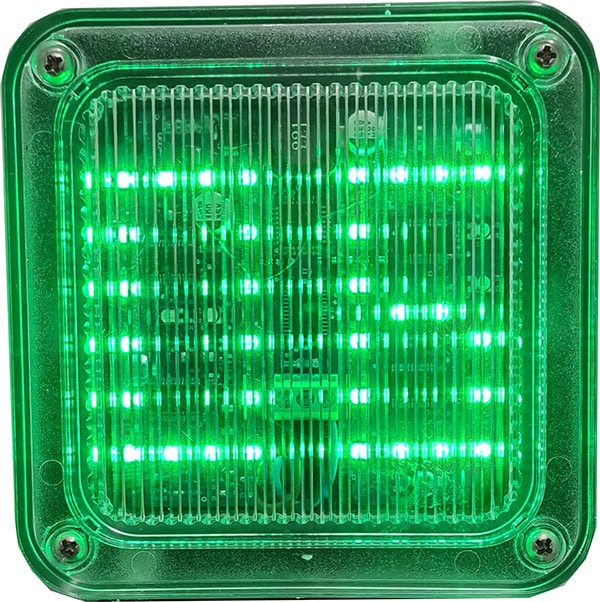

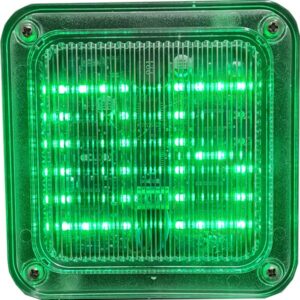

Semaforo led countdown
Grazie al conto alla rovescia è intuitivamente possibile sapere dopo quanti secondi si richiuderà il portone ed in che fase di ciclo si trova (apertura; chiusura; sosta; blocco emergenza).

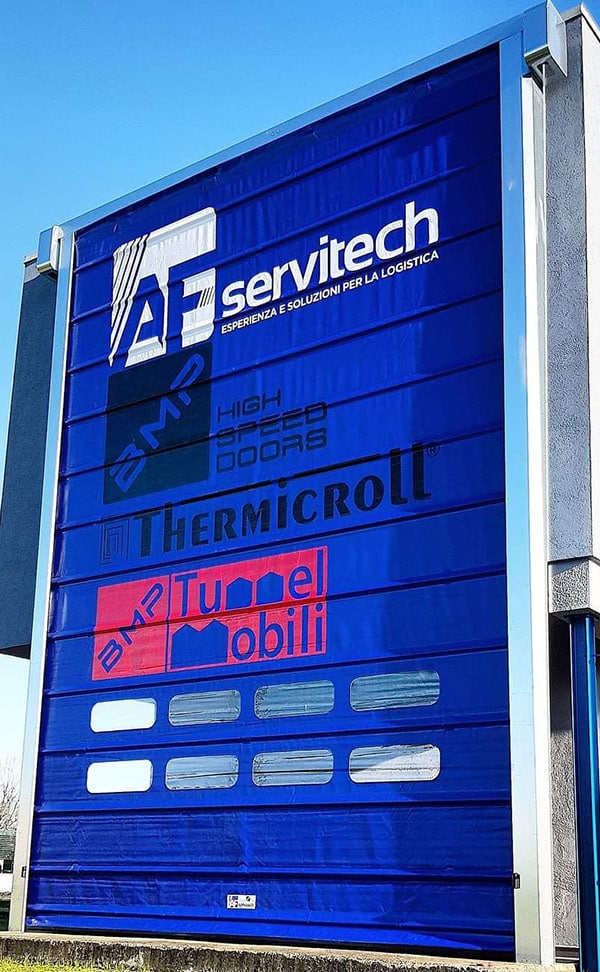

Manto serigrafato
Il manto può essere personalizzato serigrafando testi o loghi aziendali (è sufficiente fornirci il file vettoriale).

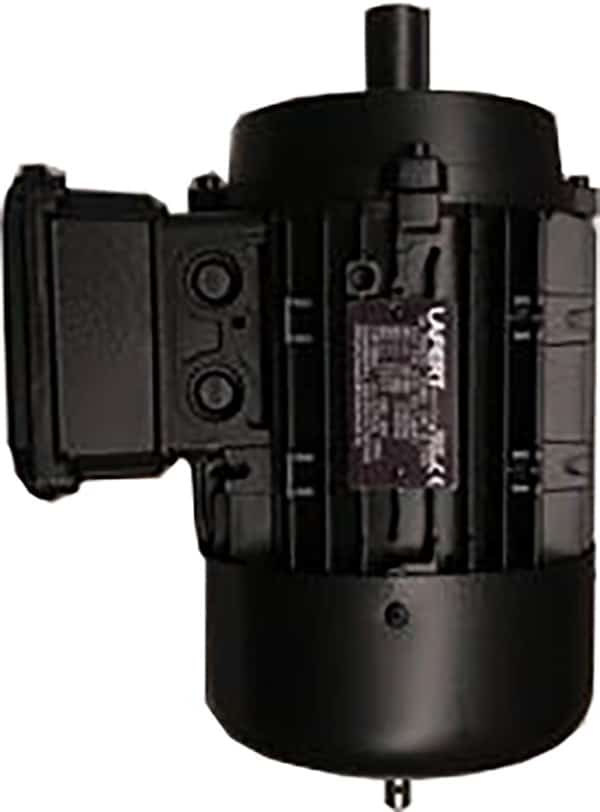

Motore IP65
Per ambienti umidi, con vapori o dove vengono effettuati lavaggi, possiamo fornire motorizzazione stagna IP65 con freno in acciaio inox (fino a 1.5Kw).
Sistemi di apertura

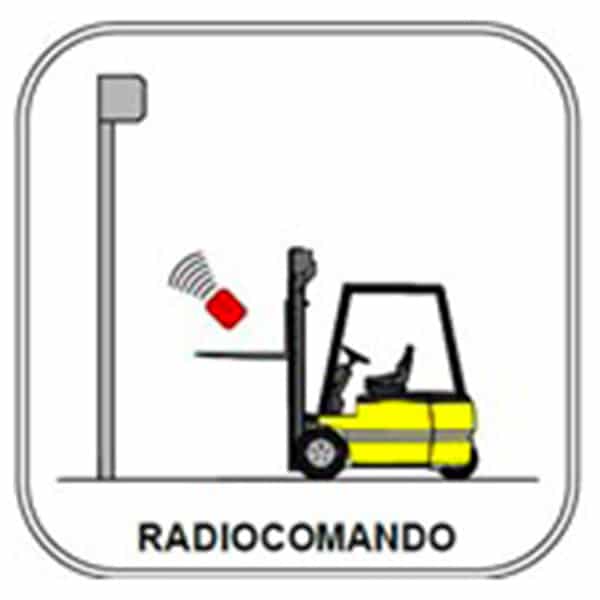

Radiocomando
Consente l’apertura della porta a distanza mediante l’utilizzo di radiocomandi a 2 o più canali.
Radar
Dispositivo a microonde con regolazione di sensibilità. Aziona la porta quando rileva mezzi o persone in avvicinamento. Utilizzo anche come sicurezza passiva.

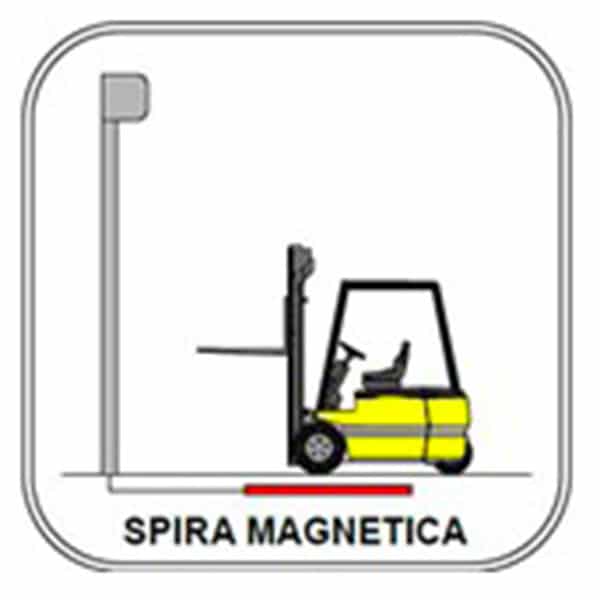

Spira magnetica
Installazione a pavimento di spira magnetica con metaldetector a bordo quadro, consente l’apertura della porta al passaggio di mezzi.

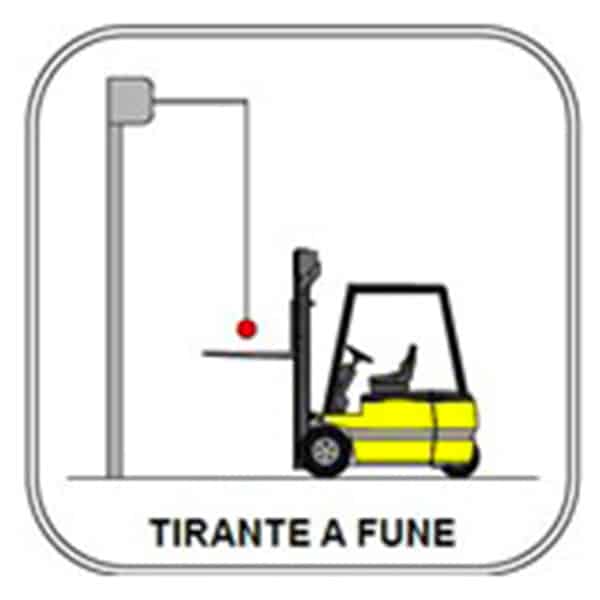

Tirante a fune
Fune applicata ad un microinterruttore su di un braccio di supporto.
