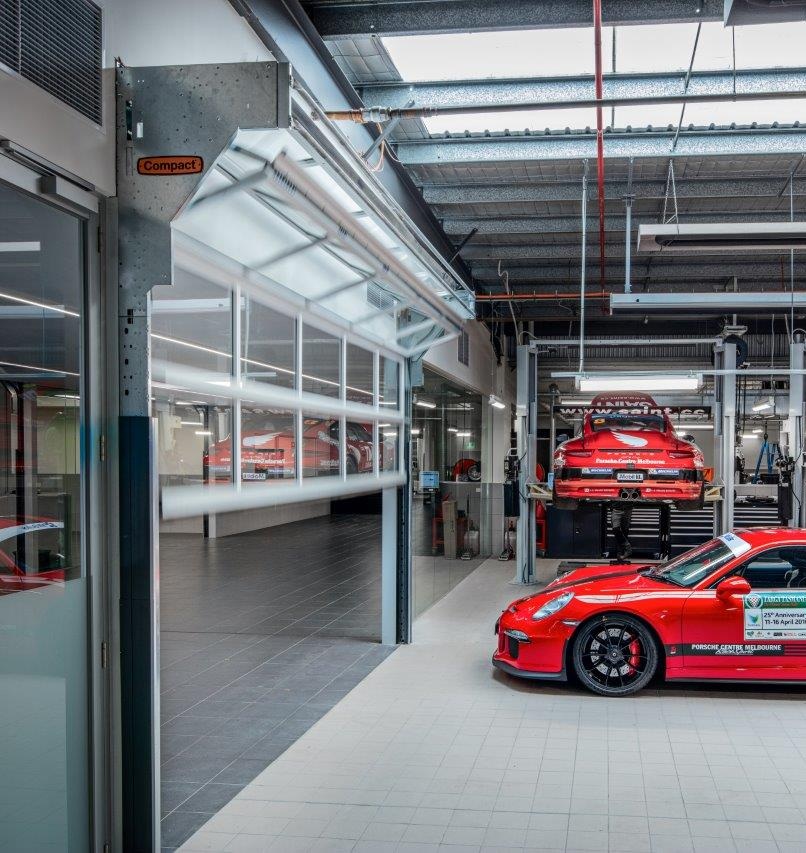

PORTONE SEZIONALE AD IMPACCHETTAMENTO VERTICALE

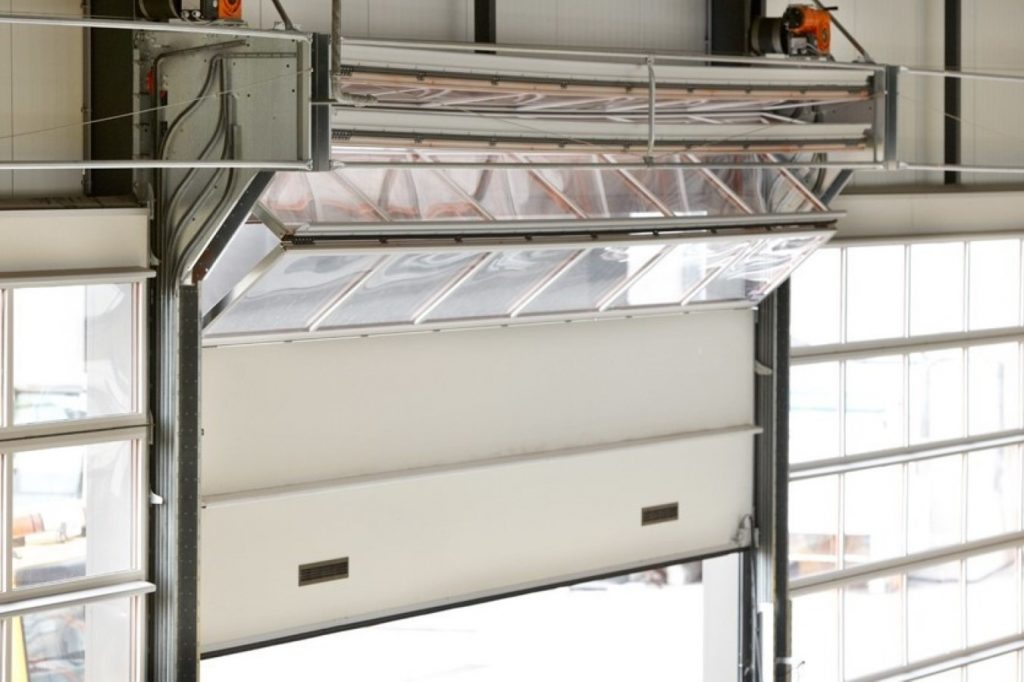

Il portone Compact è un portone industriale coibentato ad impacchettamento verticale che, durante l’apertura, grazie a un esclusivo sistema brevettato di guide, impacchetta i pannelli direttamente sopra il vano di passaggio.
Costruzione del portone

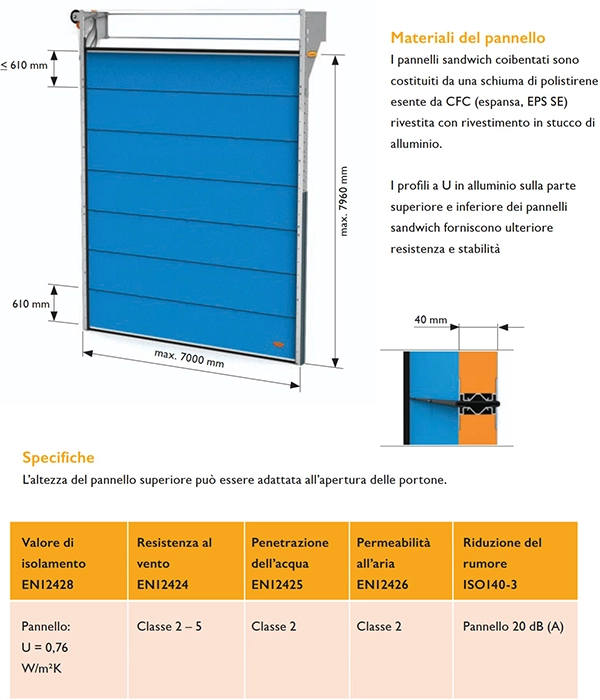

Pannelli sandwich alti 610 mm e spessi 40 mm, rinforzati mediante profili a U in alluminio.
- Materiale isolante: polistirene rigido
- Rivestimento interno ed esterno: alluminio stuccato, spessore totale 0,8 mm
- Valore di isolamento termico: U = 0,76 W/(m²K)
Sicurezza e conformità EN 13241-1
I portoni sono marcati CE e conformi alle più recenti norme e direttive europee.

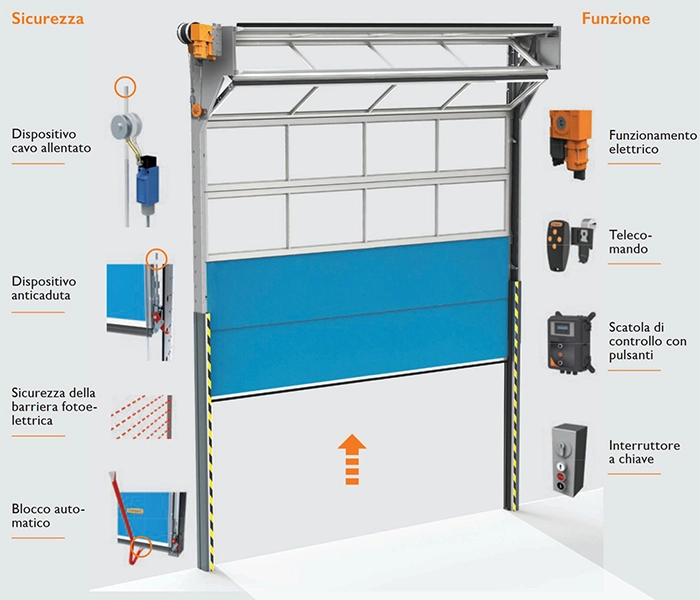

Dotazioni di sicurezza standard
- Protezione anticaduta
- Protezione contro l’allentamento dei cavi
- Dispositivo antisollevamento
- Cavi in acciaio con coefficiente di sicurezza pari a 6
- Guide con protezione salvadita e segnalazioni di avvertimento
- Classe di permeabilità all’acqua: 2
- Classe di permeabilità all’aria: 2
- Abbattimento acustico: ±20 dB(A)
PORTONE SEZIONALE AD IMPACCHETTAMENTO VERTICALE
Il portone Compact è un portone industriale coibentato ad impacchettamento verticale che, durante l’apertura, grazie a un esclusivo sistema brevettato di guide, impacchetta i pannelli direttamente sopra il vano di passaggio.
Costruzione del portone
Pannelli sandwich alti 610 mm e spessi 40 mm, rinforzati mediante profili a U in alluminio.
- Materiale isolante: polistirene rigido
- Rivestimento interno ed esterno: alluminio stuccato, spessore totale 0,8 mm
- Valore di isolamento termico: U = 0,76 W/(m²K)
Sicurezza e conformità EN 13241-1
I portoni sono marcati CE e conformi alle più recenti norme e direttive europee.
Dotazioni di sicurezza standard
- Protezione anticaduta
- Protezione contro l’allentamento dei cavi
- Dispositivo antisollevamento
- Cavi in acciaio con coefficiente di sicurezza pari a 6
- Guide con protezione salvadita e segnalazioni di avvertimento
- Classe di permeabilità all’acqua: 2
- Classe di permeabilità all’aria: 2
- Abbattimento acustico: ±20 dB(A)
PORTONE SEZIONALE AD IMPACCHETTAMENTO VERTICALE
Il portone Compact è un portone industriale coibentato ad impacchettamento verticale che, durante l’apertura, grazie a un esclusivo sistema brevettato di guide, impacchetta i pannelli direttamente sopra il vano di passaggio.
Costruzione del portone
Pannelli sandwich alti 610 mm e spessi 40 mm, rinforzati mediante profili a U in alluminio.
- Materiale isolante: polistirene rigido
- Rivestimento interno ed esterno: alluminio stuccato, spessore totale 0,8 mm
- Valore di isolamento termico: U = 0,76 W/(m²K)
Sicurezza e conformità EN 13241-1
I portoni sono marcati CE e conformi alle più recenti norme e direttive europee.
Dotazioni di sicurezza standard
- Protezione anticaduta
- Protezione contro l’allentamento dei cavi
- Dispositivo antisollevamento
- Cavi in acciaio con coefficiente di sicurezza pari a 6
- Guide con protezione salvadita e segnalazioni di avvertimento
- Classe di permeabilità all’acqua: 2
- Classe di permeabilità all’aria: 2
- Abbattimento acustico: ±20 dB(A)
Specifiche tecniche
Caratteristiche e configurazioni
Consulta le specifiche relative a resistenza al vento, pannelli, motorizzazioni, componenti, sistemi di ventilazione e configurazioni disponibili.
Resistenza al vento
Classe di resistenza al vento senza kit antitempesta
Larghezza porta
Classe
Fino a 5.000 mm
Classe 3
Da 5.000 a 6.500 mm
Classe 2
Oltre 6.500 mm
Classe 1
Classe di resistenza al vento con kit antitempesta
Larghezza porta
Classe
Fino a 5.000 mm
Classe 5
Da 5.000 a 6.500 mm
Classe 3
Oltre 6.500 mm
Classe 2
Le porte con larghezza superiore a 6.000 mm vengono fornite di serie con il kit antitempesta.

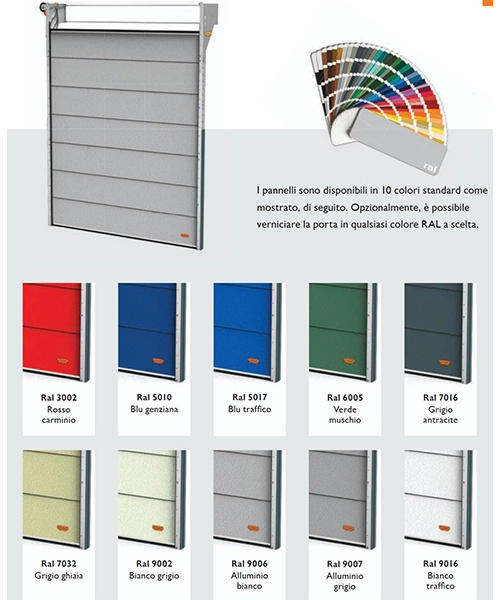

Colori dei pannelli sandwich
Sono disponibili i seguenti colori RAL sia per il lato interno sia per quello esterno:
Vetrature

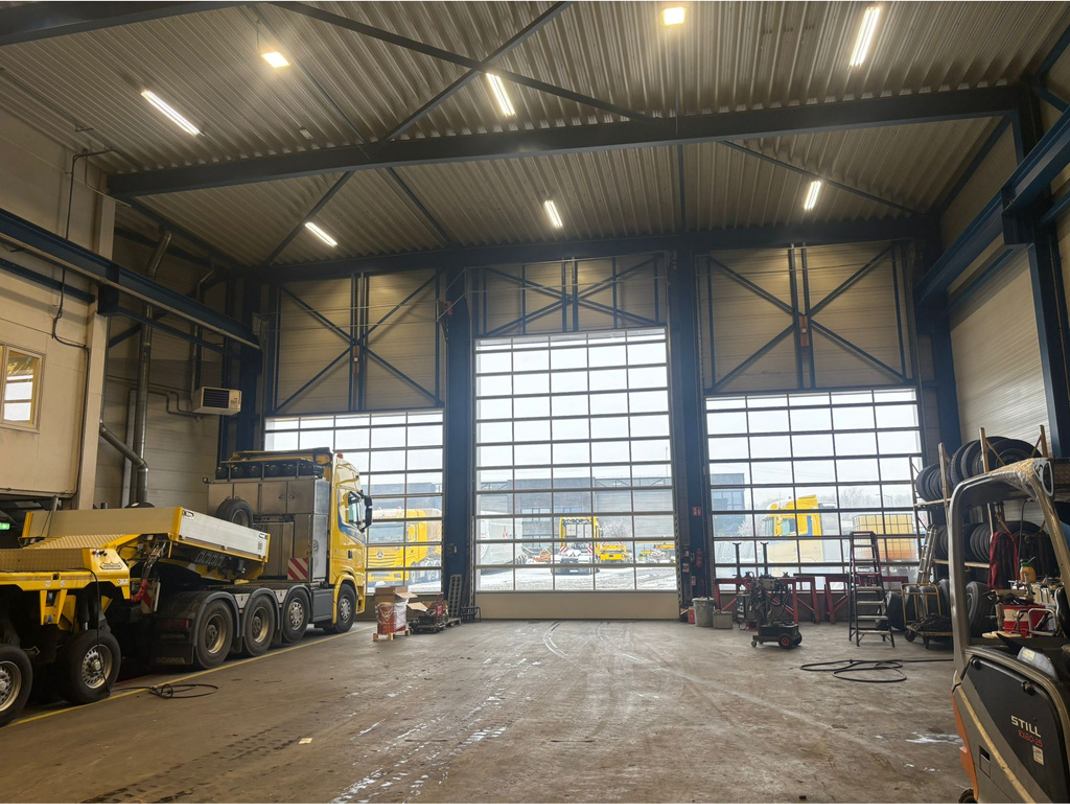

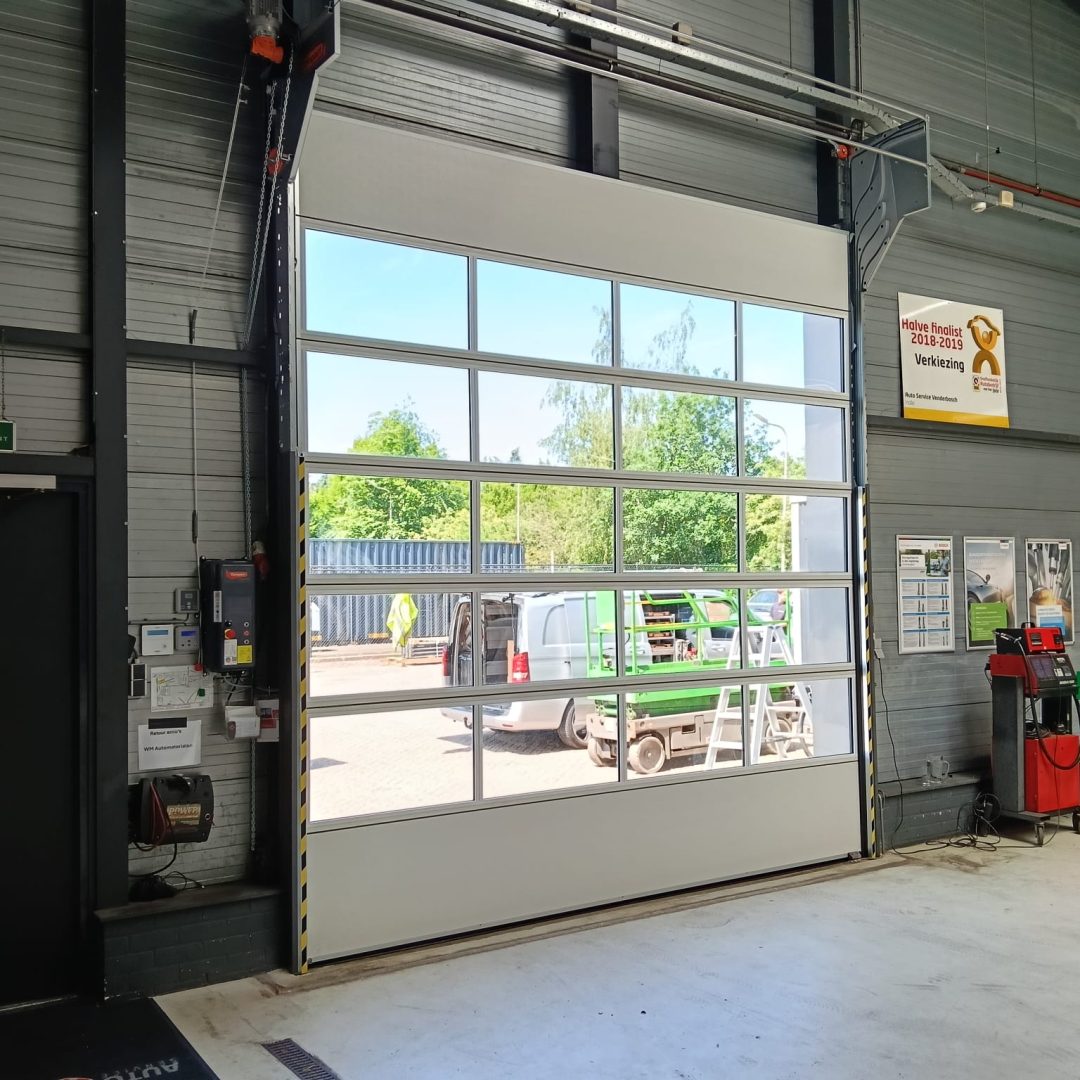

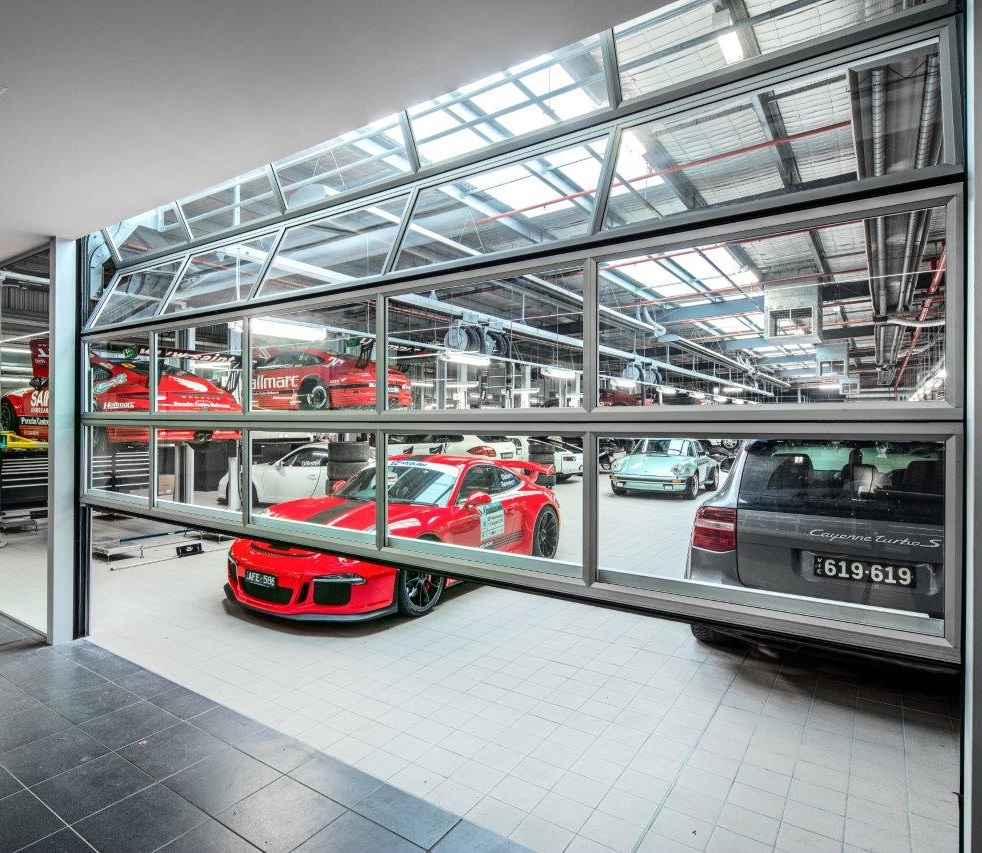

Pannelli completamente vetrati (Full Vision)
Pannelli realizzati con profili scatolati in alluminio predisposti per l'inserimento del materiale di tamponamento desiderato.
Colore standard
- Alluminio anodizzato
- RAL 9002 – Bianco grigiastro
Tamponamenti disponibili
- Acrilico doppio 17 mm
- Policarbonato doppio 17 mm
- Acrilico singolo 4 mm
- Policarbonato singolo 4 mm
- Vetro di sicurezza rinforzato 4 mm
- Griglia zincata con maglia 50 × 50 mm
- Pannello sandwich isolato da 17 mm
I tamponamenti vengono fissati mediante profili fermavetro in plastica, specifici per spessori da 4 mm o 17 mm.

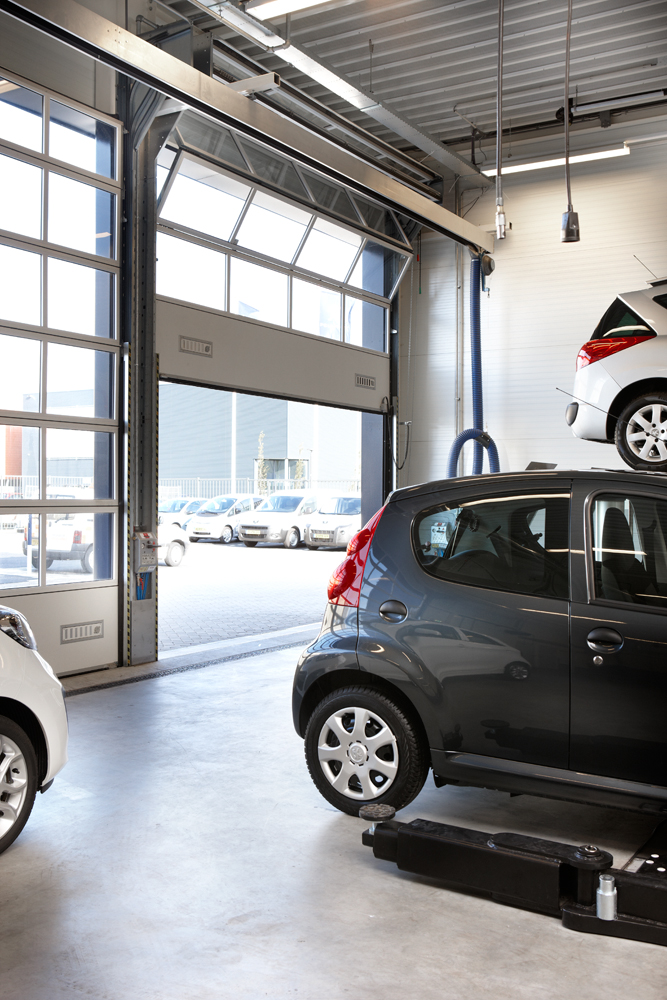

Finestre inserite nei pannelli sandwich
Telaio in plastica nera con doppio vetro acrilico.
Formati disponibili
- Rettangolare: 680 × 370 mm
- Ovale: 725 × 325 mm
Valore di isolamento:
U ≈ 1,38 W/m²KAzionamento elettrico
Motore 400 V trifase
- Alimentazione: 400 V (3 fasi)
- Corrente: circa 3 A
- Spina 5 poli - 16 A
- Velocità: circa 20 cm/s
- Grado di protezione: IP54
- Ciclo di lavoro: 60%
- Manovra manuale d'emergenza mediante manovella
Motore 230 V monofase
- Alimentazione: 230 V
- Corrente: circa 6 A
- Spina standard
- Protezione anticaduta di serie
- Grado di protezione: IP54
- Ciclo di lavoro: 25%
- Peso massimo porta: 140 kg
- Manovra manuale d'emergenza mediante manovella
Quadro di comando e funzionamento
Quadro di comando
Quadro CS320 con finecorsa digitali.
Pulsanti integrati
- Apertura
- Stop
- Chiusura
Modalità di funzionamento
- Comando elettrico a uomo presente: apertura automatica e chiusura mantenendo premuto il pulsante.
- Comando automatico con rilevamento ostacoli e sensore ottico: apertura e chiusura automatiche.
Nota
- Se lo spazio laterale è inferiore a 325 mm, è necessario un motore montato superiormente.
- Se lo spazio laterale è inferiore a 325 mm ed è limitato anche lo spazio sopra il vano, è necessario un motore frontale.
Opzioni elettriche
- Motore ad alta velocità 400 V (circa 60 cm/s)
- Motore con grado di protezione IP65
- Quadro elettrico IP65
- Motore con ciclo di lavoro 100% per uso intensivo
- Catena di emergenza
- Fotocellula standard con supporto
- Radiocomando (ricevitore + trasmettitore 4 canali)
- Trasmettitore supplementare a 4 canali
- Selettore a chiave con 3 chiavi
- Selettore a chiave con pulsanti salita-stop-discesa
- Pulsante supplementare
- Serratura per quadro elettrico
- Protezione per pedana di carico
- Comando a fune
- Radar
- Lampada di segnalazione / semaforo
- Display LCD per programmazione
Componenti forniti di serie
- Cerniere in acciaio inox
- Guide, bracci, terminali e staffe zincati a caldo
- Guarnizioni in gomma
- Protezione contro la rottura dei cavi
- Staffe inferiori con protezione anticaduta e antisollevamento
- Kit di fissaggio
- Protezione contro l'allentamento dei cavi
- Rulli con cuscinetti autolubrificanti
- Supporto motore zincato
Opzioni
- Verniciatura a polvere della ferramenta in RAL 9006
- Verniciatura delle guide nel colore RAL desiderato
- Guide prolungate per installazioni rialzate
- Viteria in acciaio inox
- Pannelli con migliore drenaggio dell'acqua
Ventilazione
Sono disponibili quattro tipologie.
680 × 375 mm
Alluminio anodizzato
Superficie netta di ventilazione: 452 cm²
450 × 90 mm
Plastica nera
Superficie netta: 215 cm²
407 × 307 mm
Alluminio RAL 9010 (bianco)
Superficie netta: 185 cm² · Con serratura
407 × 97 mm
Alluminio RAL 9010 (bianco)
Superficie netta: 45 cm²
Sistema di chiusura
Di serie: protezione antisollevamento.

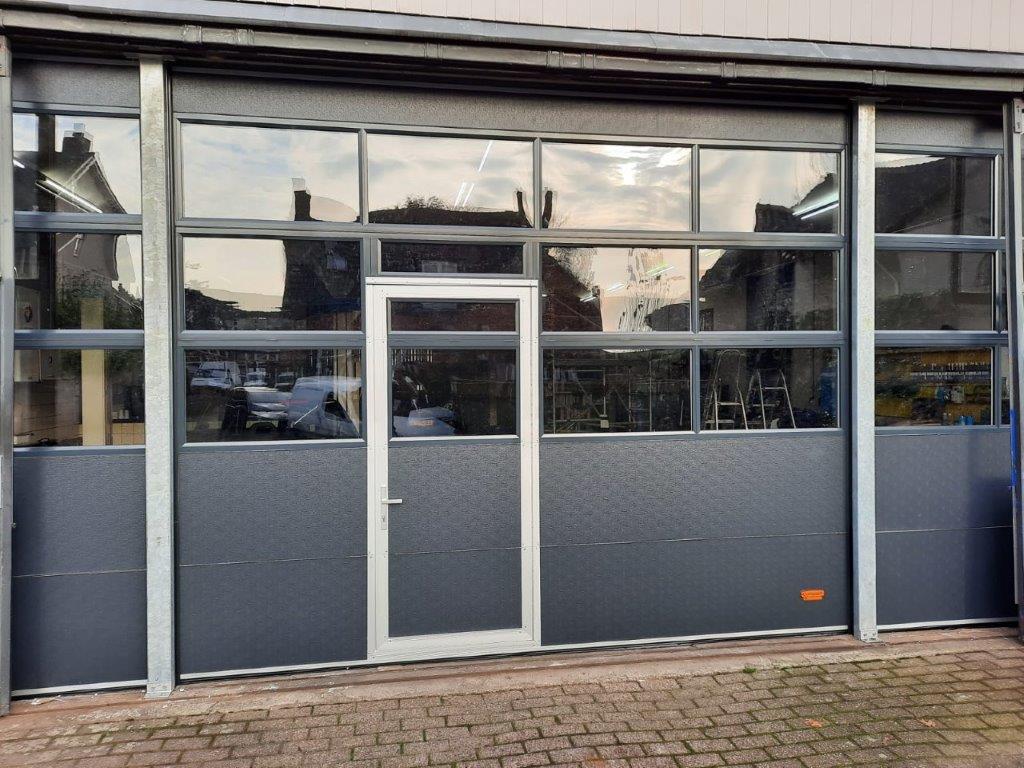

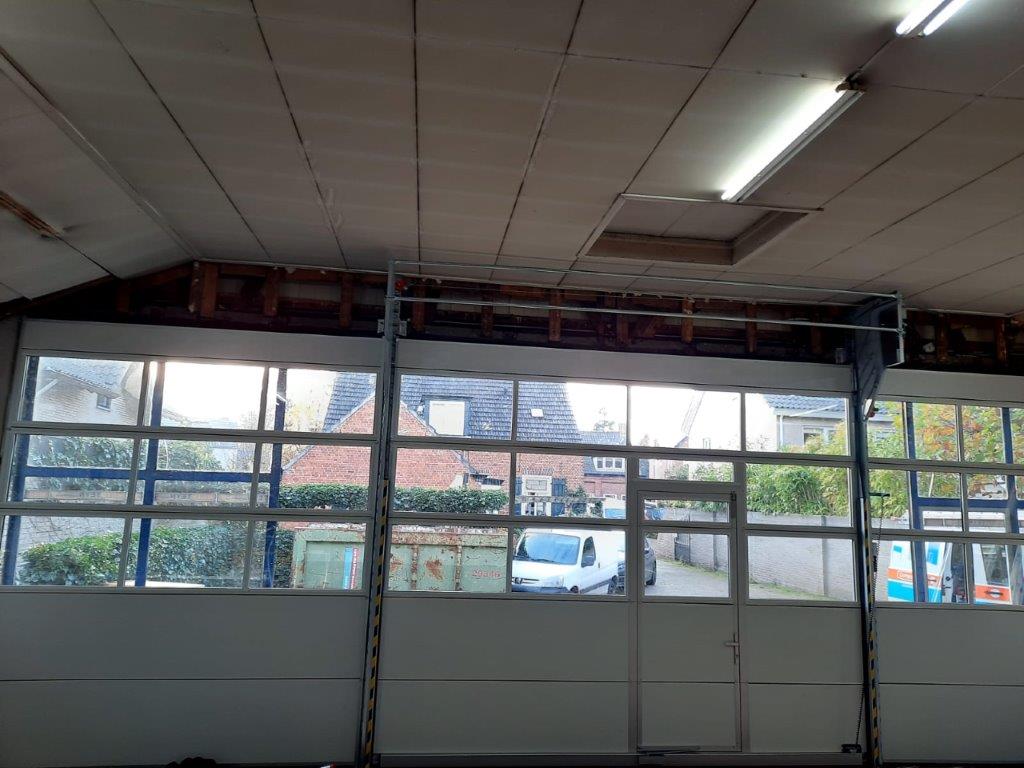

Porta pedonale incorporata
Caratteristiche
- Dimensioni utili: circa 850 × 2.100 mm (L × H)
- Altezza soglia: circa 120 mm
- Contatto di sicurezza sulla porta pedonale
- Serratura a cilindro con 3 chiavi
- Chiudiporta a molla
- Apertura verso l'interno o verso l'esterno
- Cerniere DIN destra o DIN sinistra
Utilizzabile con
- Larghezza massima del portone: 000 mm
- Altezza minima del portone: 400 mm
A causa del profilo inferiore è necessario prevedere 90 mm di spazio supplementare nella parte superiore.
Opzioni
- Serratura antipanico
- Serratura KABA
Altre opzioni
- Carter di protezione per installazioni esterne, verniciato a polvere (fino a larghezza massima di 5.860 mm).
- Kit antitempesta costituito da profili di irrigidimento in alluminio tra i pannelli e nel pannello inferiore. Questo kit viene fornito di serie per portoni con larghezza superiore a 6.000 mm.
