Vendita e installazione di portoni industriali a libro
Tra le differenti tipologie di chiusure industriali maggiormente richieste figurano i portoni a libro. Si tratta di porte molto semplici da chiudere e da movimentare, il che le rende perfette per poter essere impiegate in ogni ambito produttivo.
Elevati standard, comfort, efficienza, affidabilità e sicurezza sono le caratteristiche che accomunano le versioni delle quali ci occupiamo. Nello specifico, siamo specializzati nella vendita e nell’installazione di portoni industriali a libro con e senza guida a terra e a vetrate luce.
In questa sezione potrai accedere ai portoni della categoria e visualizzare i punti di forza che compongono la struttura.
Rivolgiti a noi di AFservitech Srl per maggiori informazioni o per richiedere un preventivo dettagliato. Siamo presenti in tutta Italia, facilmente raggiungibili dalle province di Bologna, Modena, Parma e Reggio Emilia, esportiamo i nostri prodotti e possiamo offrire i nostri servizi anche in Europa.
Vendita e installazione di portoni industriali a libro
Tra le differenti tipologie di chiusure industriali maggiormente richieste figurano i portoni a libro. Si tratta di porte molto semplici da chiudere e da movimentare, il che le rende perfette per poter essere impiegate in ogni ambito produttivo.
Elevati standard, comfort, efficienza, affidabilità e sicurezza sono le caratteristiche che accomunano le versioni delle quali ci occupiamo. Nello specifico, siamo specializzati nella vendita e nell’installazione di portoni industriali a libro con e senza guida a terra e a vetrate luce.
In questa sezione potrai accedere ai portoni della categoria e visualizzare i punti di forza che compongono la struttura.
Rivolgiti a noi di AFservitech Srl per maggiori informazioni o per richiedere un preventivo dettagliato. Siamo presenti in tutta Italia, facilmente raggiungibili dalle province di Bologna, Modena, Parma e Reggio Emilia, esportiamo i nostri prodotti e possiamo offrire i nostri servizi anche in Europa.
Vendita e installazione di portoni industriali a libro
Tra le differenti tipologie di chiusure industriali maggiormente richieste figurano i portoni a libro. Si tratta di porte molto semplici da chiudere e da movimentare, il che le rende perfette per poter essere impiegate in ogni ambito produttivo.
Elevati standard, comfort, efficienza, affidabilità e sicurezza sono le caratteristiche che accomunano le versioni delle quali ci occupiamo. Nello specifico, siamo specializzati nella vendita e nell’installazione di portoni industriali a libro con e senza guida a terra e a vetrate luce.
In questa sezione potrai accedere ai portoni della categoria e visualizzare i punti di forza che compongono la struttura.
Rivolgiti a noi di AFservitech Srl per maggiori informazioni o per richiedere un preventivo dettagliato. Siamo presenti in tutta Italia, facilmente raggiungibili dalle province di Bologna, Modena, Parma e Reggio Emilia, esportiamo i nostri prodotti e possiamo offrire i nostri servizi anche in Europa.
Specifiche tecniche
Caratteristiche e configurazioni
Consulta le specifiche relative a resistenza al vento, pannelli, motorizzazioni, componenti, sistemi di ventilazione e configurazioni disponibili.
Resistenza al vento
Classe di resistenza al vento senza kit antitempesta
Larghezza porta
Classe
Fino a 5.000 mm
Classe 3
Da 5.000 a 6.500 mm
Classe 2
Oltre 6.500 mm
Classe 1
Classe di resistenza al vento con kit antitempesta
Larghezza porta
Classe
Fino a 5.000 mm
Classe 5
Da 5.000 a 6.500 mm
Classe 3
Oltre 6.500 mm
Classe 2
Le porte con larghezza superiore a 6.000 mm vengono fornite di serie con il kit antitempesta.
Colori dei pannelli sandwich
Sono disponibili i seguenti colori RAL sia per il lato interno sia per quello esterno:

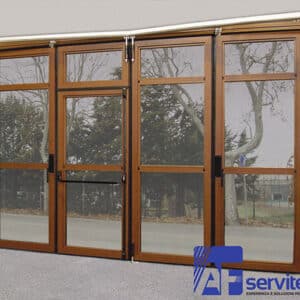

Vetrature
Pannelli completamente vetrati (Full Vision)
Pannelli realizzati con profili scatolati in alluminio predisposti per l'inserimento del materiale di tamponamento desiderato.
Colore standard
- Alluminio anodizzato
- RAL 9002 – Bianco grigiastro
Tamponamenti disponibili
- Acrilico doppio 17 mm
- Policarbonato doppio 17 mm
- Acrilico singolo 4 mm
- Policarbonato singolo 4 mm
- Vetro di sicurezza rinforzato 4 mm
- Griglia zincata con maglia 50 × 50 mm
- Pannello sandwich isolato da 17 mm
I tamponamenti vengono fissati mediante profili fermavetro in plastica, specifici per spessori da 4 mm o 17 mm.

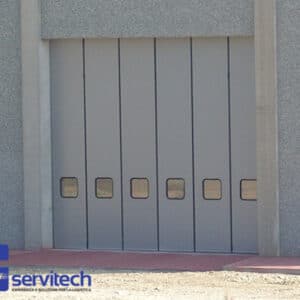

Finestre inserite nei pannelli sandwich
Telaio in plastica nera con doppio vetro acrilico.
Formati disponibili
- Rettangolare: 680 × 370 mm
- Ovale: 725 × 325 mm
Valore di isolamento:
U ≈ 1,38 W/m²KAzionamento elettrico
Motore 400 V trifase
- Alimentazione: 400 V (3 fasi)
- Corrente: circa 3 A
- Spina 5 poli - 16 A
- Velocità: circa 20 cm/s
- Grado di protezione: IP54
- Ciclo di lavoro: 60%
- Manovra manuale d'emergenza mediante manovella
Motore 230 V monofase
- Alimentazione: 230 V
- Corrente: circa 6 A
- Spina standard
- Protezione anticaduta di serie
- Grado di protezione: IP54
- Ciclo di lavoro: 25%
- Peso massimo porta: 140 kg
- Manovra manuale d'emergenza mediante manovella
Quadro di comando e funzionamento
Quadro di comando
Quadro CS320 con finecorsa digitali.
Pulsanti integrati
- Apertura
- Stop
- Chiusura
Modalità di funzionamento
- Comando elettrico a uomo presente: apertura automatica e chiusura mantenendo premuto il pulsante.
- Comando automatico con rilevamento ostacoli e sensore ottico: apertura e chiusura automatiche.
Nota
- Se lo spazio laterale è inferiore a 325 mm, è necessario un motore montato superiormente.
- Se lo spazio laterale è inferiore a 325 mm ed è limitato anche lo spazio sopra il vano, è necessario un motore frontale.
Opzioni elettriche
- Motore ad alta velocità 400 V (circa 60 cm/s)
- Motore con grado di protezione IP65
- Quadro elettrico IP65
- Motore con ciclo di lavoro 100% per uso intensivo
- Catena di emergenza
- Fotocellula standard con supporto
- Radiocomando (ricevitore + trasmettitore 4 canali)
- Trasmettitore supplementare a 4 canali
- Selettore a chiave con 3 chiavi
- Selettore a chiave con pulsanti salita-stop-discesa
- Pulsante supplementare
- Serratura per quadro elettrico
- Protezione per pedana di carico
- Comando a fune
- Radar
- Lampada di segnalazione / semaforo
- Display LCD per programmazione
Componenti forniti di serie
- Cerniere in acciaio inox
- Guide, bracci, terminali e staffe zincati a caldo
- Guarnizioni in gomma
- Protezione contro la rottura dei cavi
- Staffe inferiori con protezione anticaduta e antisollevamento
- Kit di fissaggio
- Protezione contro l'allentamento dei cavi
- Rulli con cuscinetti autolubrificanti
- Supporto motore zincato
Opzioni
- Verniciatura a polvere della ferramenta in RAL 9006
- Verniciatura delle guide nel colore RAL desiderato
- Guide prolungate per installazioni rialzate
- Viteria in acciaio inox
- Pannelli con migliore drenaggio dell'acqua
Ventilazione
Sono disponibili quattro tipologie.
680 × 375 mm
Alluminio anodizzato
Superficie netta di ventilazione: 452 cm²
450 × 90 mm
Plastica nera
Superficie netta: 215 cm²
407 × 307 mm
Alluminio RAL 9010 (bianco)
Superficie netta: 185 cm² · Con serratura
407 × 97 mm
Alluminio RAL 9010 (bianco)
Superficie netta: 45 cm²
Sistema di chiusura
Di serie: protezione antisollevamento.
Porta pedonale incorporata
Caratteristiche
- Dimensioni utili: circa 850 × 2.100 mm (L × H)
- Altezza soglia: circa 120 mm
- Contatto di sicurezza sulla porta pedonale
- Serratura a cilindro con 3 chiavi
- Chiudiporta a molla
- Apertura verso l'interno o verso l'esterno
- Cerniere DIN destra o DIN sinistra
Utilizzabile con
- Larghezza massima del portone: 000 mm
- Altezza minima del portone: 400 mm
A causa del profilo inferiore è necessario prevedere 90 mm di spazio supplementare nella parte superiore.
Opzioni
- Serratura antipanico
- Serratura KABA
Altre opzioni
- Carter di protezione per installazioni esterne, verniciato a polvere (fino a larghezza massima di 5.860 mm).
- Kit antitempesta costituito da profili di irrigidimento in alluminio tra i pannelli e nel pannello inferiore. Questo kit viene fornito di serie per portoni con larghezza superiore a 6.000 mm.
Portoni a libro
Portoni a libro
Portoni a libro
Caratteristiche

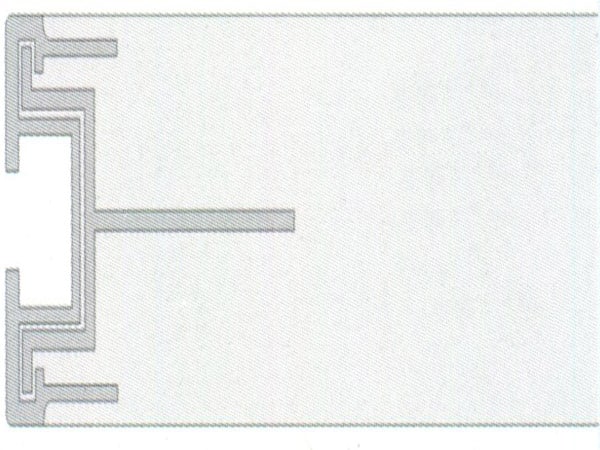

PANNELLO
Di spessore 52 o 62 mm costruito con intelaiatura perimetrale interna realizzata con profilo in lega di alluminio estruso, assemblata con angoli preformati, interamente immersa nel poliuretano con assenza totale di ponti termici, rivestita con doppia lamiera in acciaio preverniciato, con finitura goffrata, con interposta schiuma poliuretanica di densità 43Kg/Mc autoestinguente, con assenza totale di CFC, in conformità alle normative europee vigenti in materia.

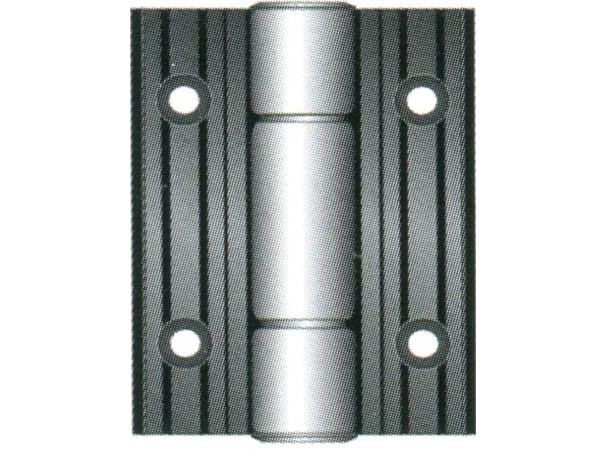

CERNIERA
Realizzata in alluminio verniciato nero, di grosse dimensioni (h160mm), con esclusivo profilo progettato per l’aggancio al laterale dell’anta per mezzo di speciali riscontri che ne evitano la foratura. Inaccessibilità alle viti di fissaggio a portone chiuso, con eccezionale riduzione della possibilità di scasso. Dotata di: perno con diametro 20 mm in acciaio inox aisi 303, boccole e tappi in nylon caricato con fibra di vetro e teflon di elevatissima resistenza. Silenziosa e di pregevole forma estetica ottenuta mediante il contenimento della parte in vista nello spessore delle guarnizioni.

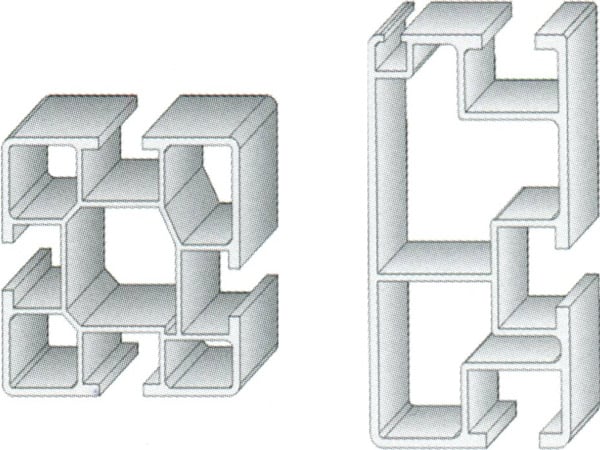

MONTANTE E TRAVERSO
Realizzati con profili di alluminio estruso, ossidato color argento, con cave perimetrali per aggancio cerniera, guarnizione e squadrette di staffaggio alla parete e il profilo. In alternativa, sul modello TF, il telaio portante viene realizzato con scatolati in acciaio verniciato dello stesso colore delle ante.

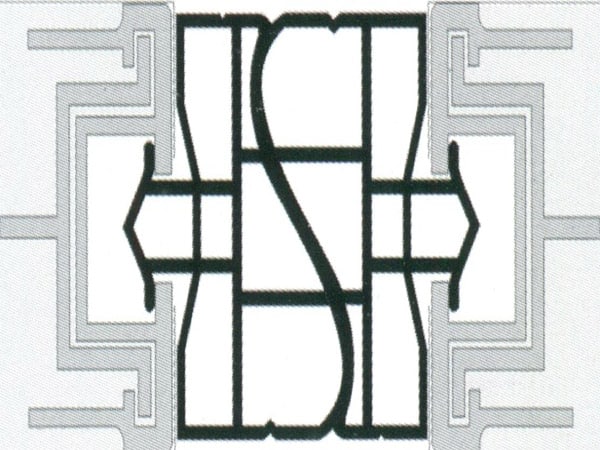

GUARNIZIONE
Di esclusivo disegno a camere multiple per garantire una perfetta tenuta agli agenti atmosferici, in EPDM antinvecchiamento con durezza 70+5 IRHD. Temperatura d’impegno -25° + 100°. Montata tra ante distanziate di 50 mm, in conformità alle normative europee vigenti in materia.

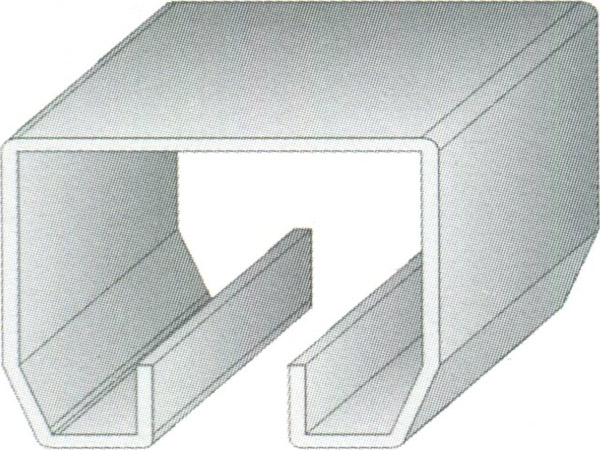

GUIDA SUPERIORE
Per portoni a libro senza guida a terra. Realizzata con monorotaia in acciaio zincato o preverniciato spessore 30/10 profilato a freddo, sospesa con staffe totalmente bullonate sul modello Libero Super.

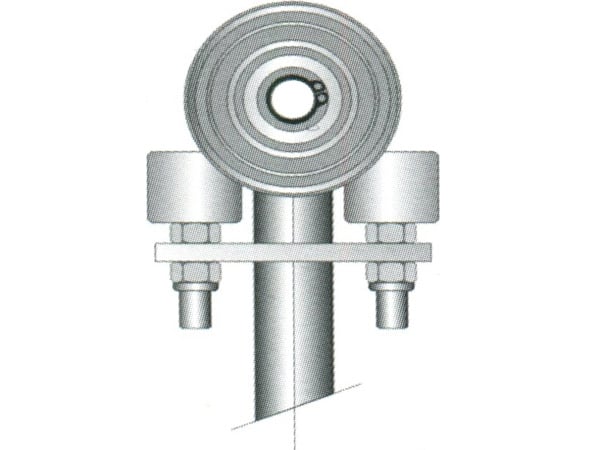

CARRELLO
Solido e silenzioso, realizzato con perno di diametro 20 mm solidale al sistema ruote. Tale sistema, costituito da doppie ruote portanti in acciaio, è munito di cuscinetti e ruote direzionali in ottone.
SERRATURA
Di tipo industriale a cariglione, con doppia mandata verticale. Dotata di: asta 30×10 (piatto pieno) in acciaio tropicalizzata argento; guida asta in nylon ad alta tenacità, robusta, scorrevole e silenziosa.
