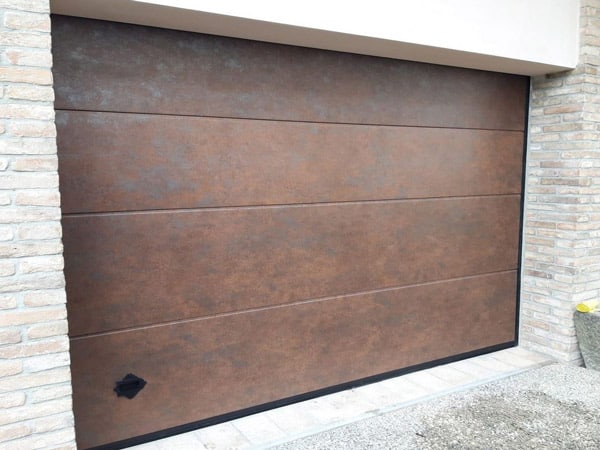

Un’offerta completa di portoni residenziali
Ti offriamo una serie di portoni sezionali o scorrevoli residenziali con materiali, colori e allestimenti completamente configurabili su misure. Elevatissima qualità e pregio delle finiture sono gli elementi che contraddistinguono i nostri prodotti. Sono disponibili numerosi modelli che possono soddisfare tutte le esigenze per finiture, adattabilità, dimensioni e gusto estetico. Scegli qualità ed esperienza, scegli AF Servitech, punto di riferimento nelle zone di Bologna, Modena e limitrofe.
Contattaci per maggiori informazioni o per richiedere un preventivo personalizzato.
Un’offerta completa di portoni residenziali
Ti offriamo una serie di portoni sezionali o scorrevoli residenziali con materiali, colori e allestimenti completamente configurabili su misure. Elevatissima qualità e pregio delle finiture sono gli elementi che contraddistinguono i nostri prodotti. Sono disponibili numerosi modelli che possono soddisfare tutte le esigenze per finiture, adattabilità, dimensioni e gusto estetico. Scegli qualità ed esperienza, scegli AF Servitech, punto di riferimento nelle zone di Bologna, Modena e limitrofe.
Contattaci per maggiori informazioni o per richiedere un preventivo personalizzato.
Un’offerta completa di portoni residenziali
Ti offriamo una serie di portoni sezionali o scorrevoli residenziali con materiali, colori e allestimenti completamente configurabili su misure. Elevatissima qualità e pregio delle finiture sono gli elementi che contraddistinguono i nostri prodotti. Sono disponibili numerosi modelli che possono soddisfare tutte le esigenze per finiture, adattabilità, dimensioni e gusto estetico. Scegli qualità ed esperienza, scegli AF Servitech, punto di riferimento nelle zone di Bologna, Modena e limitrofe.
Contattaci per maggiori informazioni o per richiedere un preventivo personalizzato.
Specifiche tecniche
Caratteristiche e configurazioni
Consulta le specifiche relative a resistenza al vento, pannelli, motorizzazioni, componenti, sistemi di ventilazione e configurazioni disponibili.
Resistenza al vento
Classe di resistenza al vento senza kit antitempesta
Larghezza porta
Classe
Fino a 5.000 mm
Classe 3
Da 5.000 a 6.500 mm
Classe 2
Oltre 6.500 mm
Classe 1
Classe di resistenza al vento con kit antitempesta
Larghezza porta
Classe
Fino a 5.000 mm
Classe 5
Da 5.000 a 6.500 mm
Classe 3
Oltre 6.500 mm
Classe 2
Le porte con larghezza superiore a 6.000 mm vengono fornite di serie con il kit antitempesta.
Colori dei pannelli sandwich
Sono disponibili i seguenti colori RAL sia per il lato interno sia per quello esterno:
Vetrature
Pannelli completamente vetrati (Full Vision)
Pannelli realizzati con profili scatolati in alluminio predisposti per l'inserimento del materiale di tamponamento desiderato.
Colore standard
- Alluminio anodizzato
- RAL 9002 – Bianco grigiastro
Tamponamenti disponibili
- Acrilico doppio 17 mm
- Policarbonato doppio 17 mm
- Acrilico singolo 4 mm
- Policarbonato singolo 4 mm
- Vetro di sicurezza rinforzato 4 mm
- Griglia zincata con maglia 50 × 50 mm
- Pannello sandwich isolato da 17 mm
I tamponamenti vengono fissati mediante profili fermavetro in plastica, specifici per spessori da 4 mm o 17 mm.

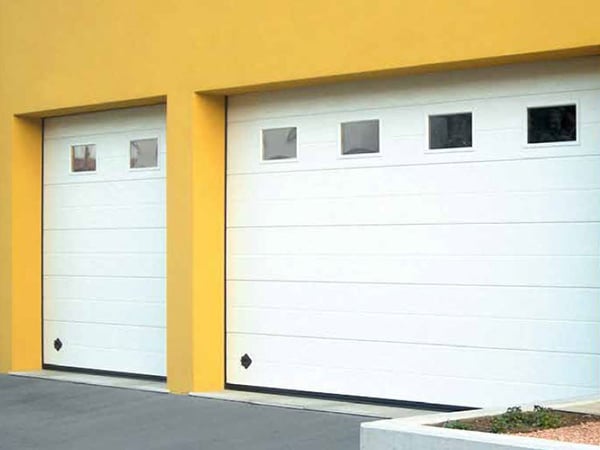

Finestre inserite nei pannelli sandwich
Telaio in plastica nera con doppio vetro acrilico.
Formati disponibili
- Rettangolare: 680 × 370 mm
- Ovale: 725 × 325 mm
Valore di isolamento:
U ≈ 1,38 W/m²KAzionamento elettrico
Motore 400 V trifase
- Alimentazione: 400 V (3 fasi)
- Corrente: circa 3 A
- Spina 5 poli - 16 A
- Velocità: circa 20 cm/s
- Grado di protezione: IP54
- Ciclo di lavoro: 60%
- Manovra manuale d'emergenza mediante manovella
Motore 230 V monofase
- Alimentazione: 230 V
- Corrente: circa 6 A
- Spina standard
- Protezione anticaduta di serie
- Grado di protezione: IP54
- Ciclo di lavoro: 25%
- Peso massimo porta: 140 kg
- Manovra manuale d'emergenza mediante manovella
Quadro di comando e funzionamento
Quadro di comando
Quadro CS320 con finecorsa digitali.
Pulsanti integrati
- Apertura
- Stop
- Chiusura
Modalità di funzionamento
- Comando elettrico a uomo presente: apertura automatica e chiusura mantenendo premuto il pulsante.
- Comando automatico con rilevamento ostacoli e sensore ottico: apertura e chiusura automatiche.
Nota
- Se lo spazio laterale è inferiore a 325 mm, è necessario un motore montato superiormente.
- Se lo spazio laterale è inferiore a 325 mm ed è limitato anche lo spazio sopra il vano, è necessario un motore frontale.
Opzioni elettriche
- Motore ad alta velocità 400 V (circa 60 cm/s)
- Motore con grado di protezione IP65
- Quadro elettrico IP65
- Motore con ciclo di lavoro 100% per uso intensivo
- Catena di emergenza
- Fotocellula standard con supporto
- Radiocomando (ricevitore + trasmettitore 4 canali)
- Trasmettitore supplementare a 4 canali
- Selettore a chiave con 3 chiavi
- Selettore a chiave con pulsanti salita-stop-discesa
- Pulsante supplementare
- Serratura per quadro elettrico
- Protezione per pedana di carico
- Comando a fune
- Radar
- Lampada di segnalazione / semaforo
- Display LCD per programmazione
Componenti forniti di serie
- Cerniere in acciaio inox
- Guide, bracci, terminali e staffe zincati a caldo
- Guarnizioni in gomma
- Protezione contro la rottura dei cavi
- Staffe inferiori con protezione anticaduta e antisollevamento
- Kit di fissaggio
- Protezione contro l'allentamento dei cavi
- Rulli con cuscinetti autolubrificanti
- Supporto motore zincato
Opzioni
- Verniciatura a polvere della ferramenta in RAL 9006
- Verniciatura delle guide nel colore RAL desiderato
- Guide prolungate per installazioni rialzate
- Viteria in acciaio inox
- Pannelli con migliore drenaggio dell'acqua
Ventilazione
Sono disponibili quattro tipologie.
680 × 375 mm
Alluminio anodizzato
Superficie netta di ventilazione: 452 cm²
450 × 90 mm
Plastica nera
Superficie netta: 215 cm²
407 × 307 mm
Alluminio RAL 9010 (bianco)
Superficie netta: 185 cm² · Con serratura
407 × 97 mm
Alluminio RAL 9010 (bianco)
Superficie netta: 45 cm²
Sistema di chiusura
Di serie: protezione antisollevamento.

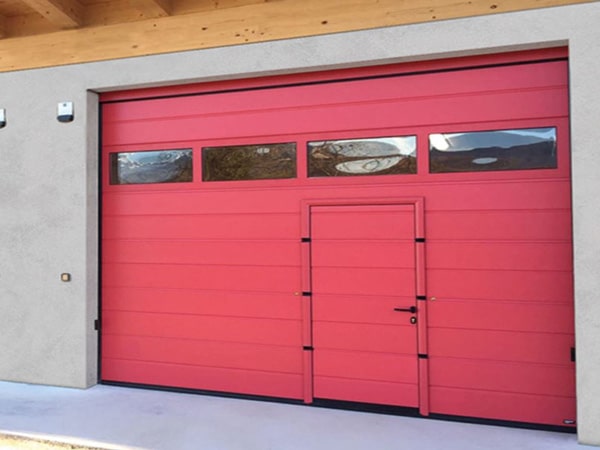

Porta pedonale incorporata
Caratteristiche
- Dimensioni utili: circa 850 × 2.100 mm (L × H)
- Altezza soglia: circa 120 mm
- Contatto di sicurezza sulla porta pedonale
- Serratura a cilindro con 3 chiavi
- Chiudiporta a molla
- Apertura verso l'interno o verso l'esterno
- Cerniere DIN destra o DIN sinistra
Utilizzabile con
- Larghezza massima del portone: 000 mm
- Altezza minima del portone: 400 mm
A causa del profilo inferiore è necessario prevedere 90 mm di spazio supplementare nella parte superiore.
Opzioni
- Serratura antipanico
- Serratura KABA
Altre opzioni
- Carter di protezione per installazioni esterne, verniciato a polvere (fino a larghezza massima di 5.860 mm).
- Kit antitempesta costituito da profili di irrigidimento in alluminio tra i pannelli e nel pannello inferiore. Questo kit viene fornito di serie per portoni con larghezza superiore a 6.000 mm.

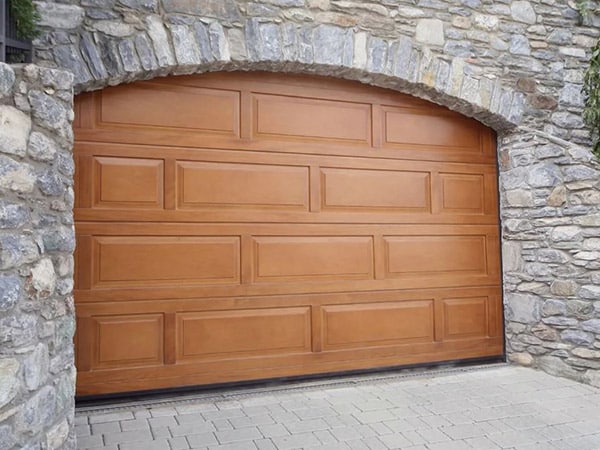

I pannelli
Pannelli da 495 e 615 per 42 mm di spessore, composti da due lamiere contrapposte in acciaio zincato sendzmir, profilate maschio e femmina con sagoma anti pizzicamento brevettata. Lato interno del manto goffrato Stucco, dotato di nervature di rinforzo a canali longitudinali, lato esterno liscio, nelle versioni Flat, Single, Multi e Multi-rib. Accoppiamento senza ponte termico tra lamiera interna ed esterna mediante isolante in schiuma poliuretanica esente da CFC iniettata con processo di schiumatura in continuo. Due piatti di rinforzo longitudinali in acciaio annegati nel poliuretano servono a rendere sicuro il fissaggio di cerniere e mensole. Estremità dei pannelli chiuse con profili scatolari imbutiti presentanti le medesime caratteristiche dei pannelli. Sigillatura a pavimento realizzata mediante guarnizione in gomma EPDM a doppio tubolare e a doppio labbro da 50 mm; sigillatura in architrave mediante guarnizione a labbro in gomma EPDM. Profili porta guarnizione in alluminio verniciato nero.

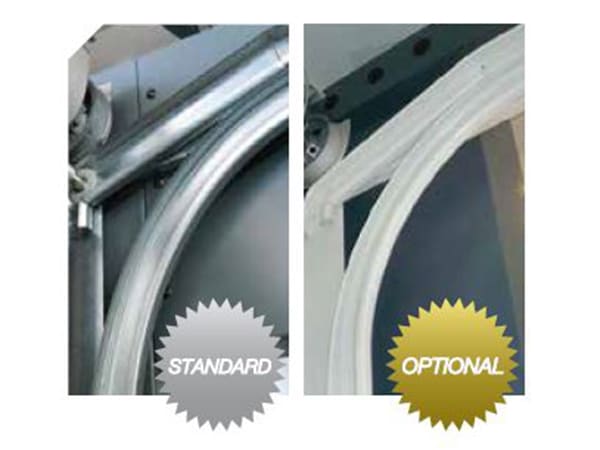

Le guide
Guide in profilati accoppiati di acciaio zincato. Parte verticale composta da coppia di profili guida per lo scorrimento delle rotelle fissata a speciali profili angolari da fissare a muro, su cui sono montate guarnizioni a labbro per la sigillatura laterale dei pannelli. Parte orizzontale composta da coppia di profili per lo scorrimento delle rotelle curvati e fissati a profili porta guida orizzontale a “C” su cui vengono posizionati i respingenti di fine corsa regolabili, le calate di fissaggio a soffitto, la trazione di sicurezza antiscarrucolamento e la dima posteriore. Giunzione tra la curva e porzione verticale effettuata con uno speciale sistema di viti a scomparsa.
Sicurezze

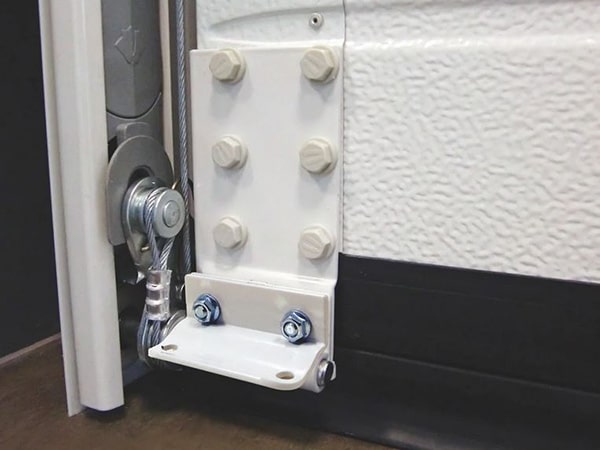

- Coppia di paracadute in caso di rottura dei cavi di sollevamento fissati al pannello di base del portone.
- Coppia di paracadute in caso di rottura delle molle fissati al sistema di sollevamento.
- Mensole e cerniere, in acciaio verniciato Bianco C21.
- Rotelle di scorrimento singole.
Dotazioni standard

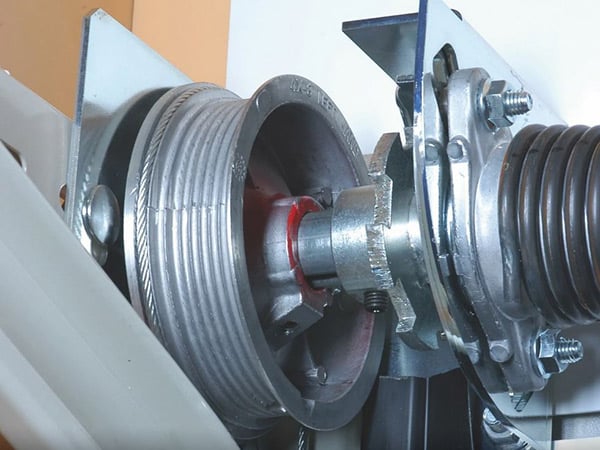

Maniglia di sollevamento ergonomica interna esterna per l’apertura e la chiusura manuale del portone. Molle zincate atte a garantire 15.000 cicli completi di funzionamento. A richiesta molle disponibili per 50.000 o 100.000 cicli completi di funzionamento. Treccia in polipropilene per l’abbassamento manuale del portone. Etichetta in alluminio riportante i dati identificativi della porta la marcatura CE e le principali avvertenze. Libretto di istruzioni di montaggio, uso e manutenzione contenente i certificati previsti dalla normativa vigente.

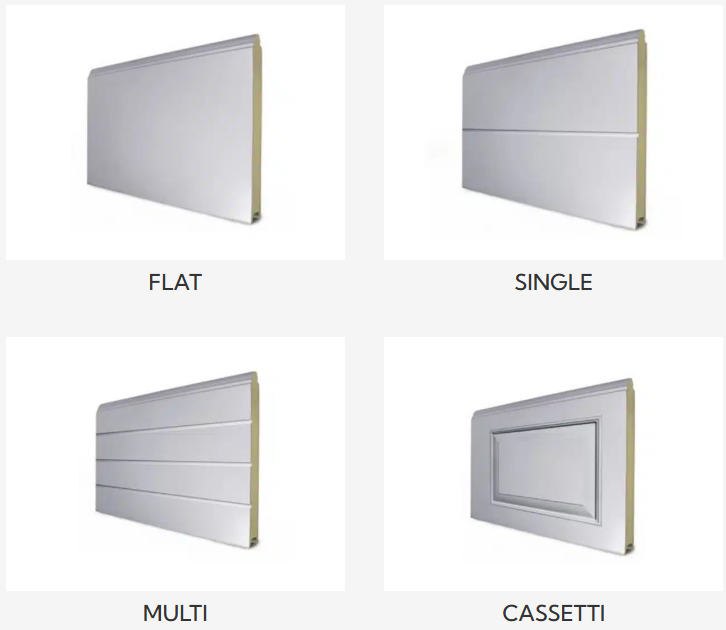

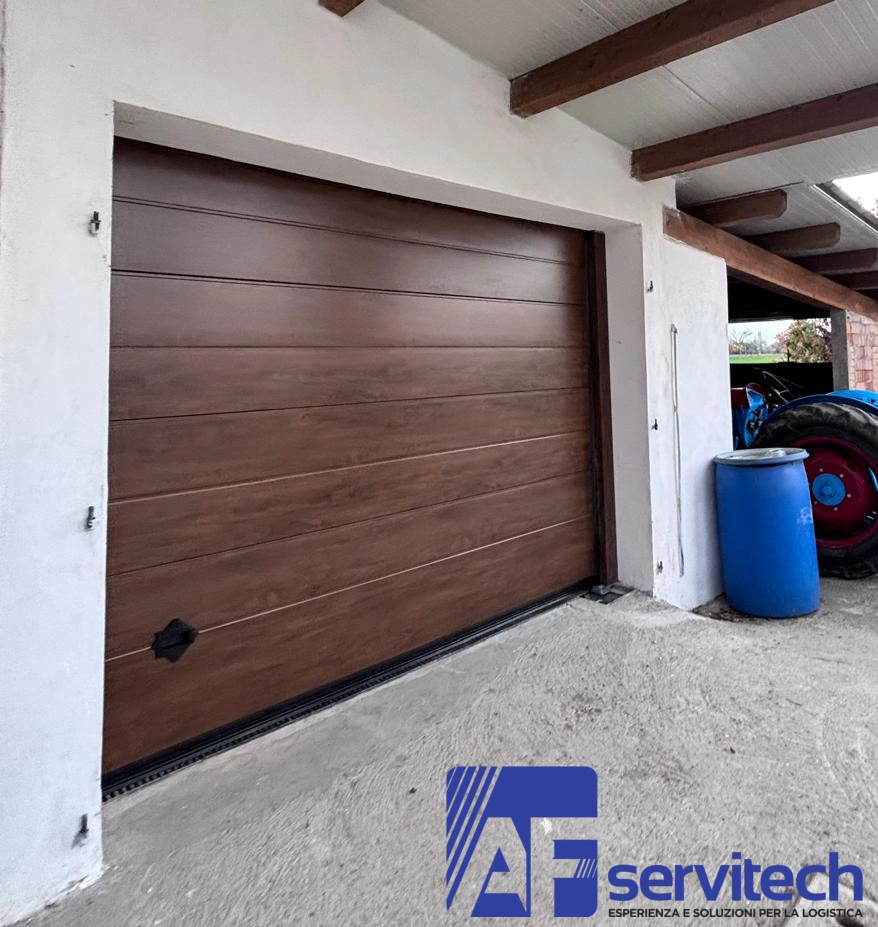

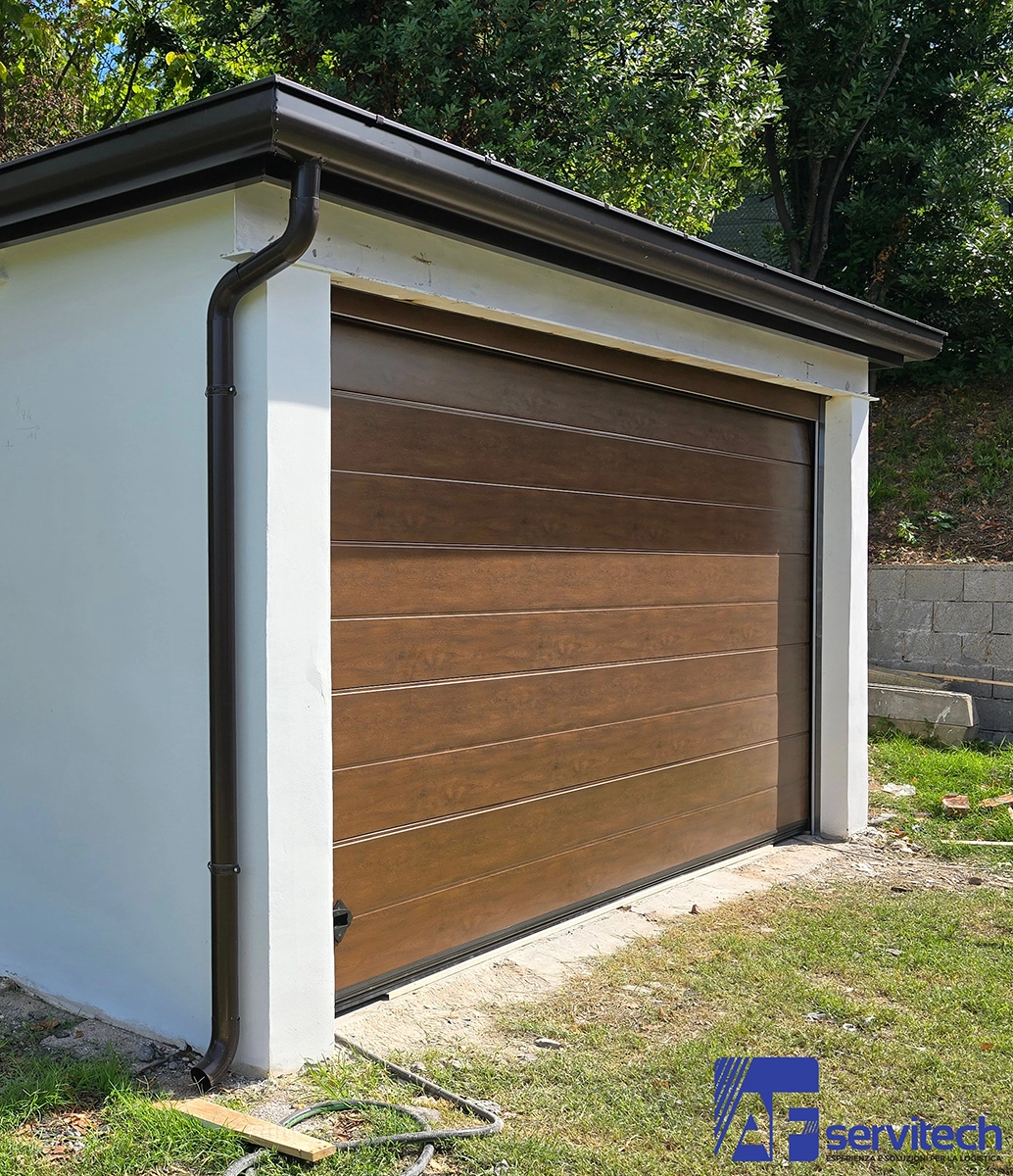

Le tipologie di doghe
Colori disponibili
- STUCCO
- LISCIO
- MICASEI
- WOODGRAIN
- LISCIO SATIN
- SIMIL LEGNO ULTRA TOUCH

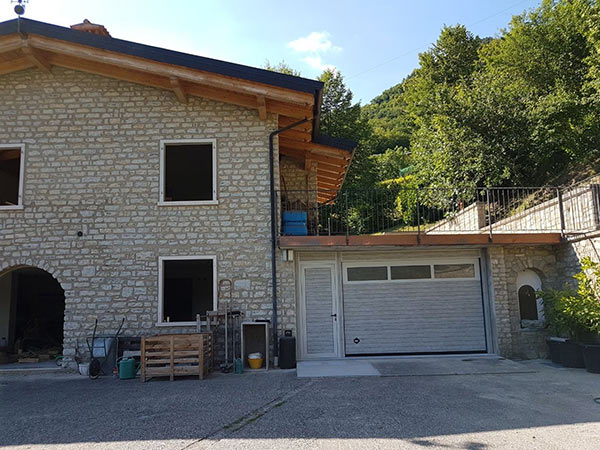

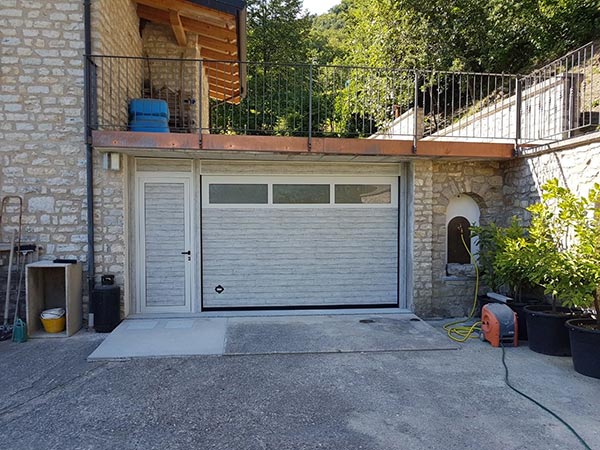

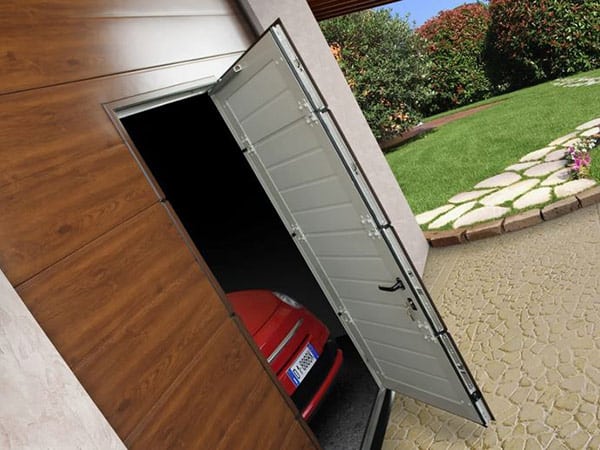

Anta pedonale
Realizzabile senza inciampo a terra e con maniglia con serratura a cilindro europeo.

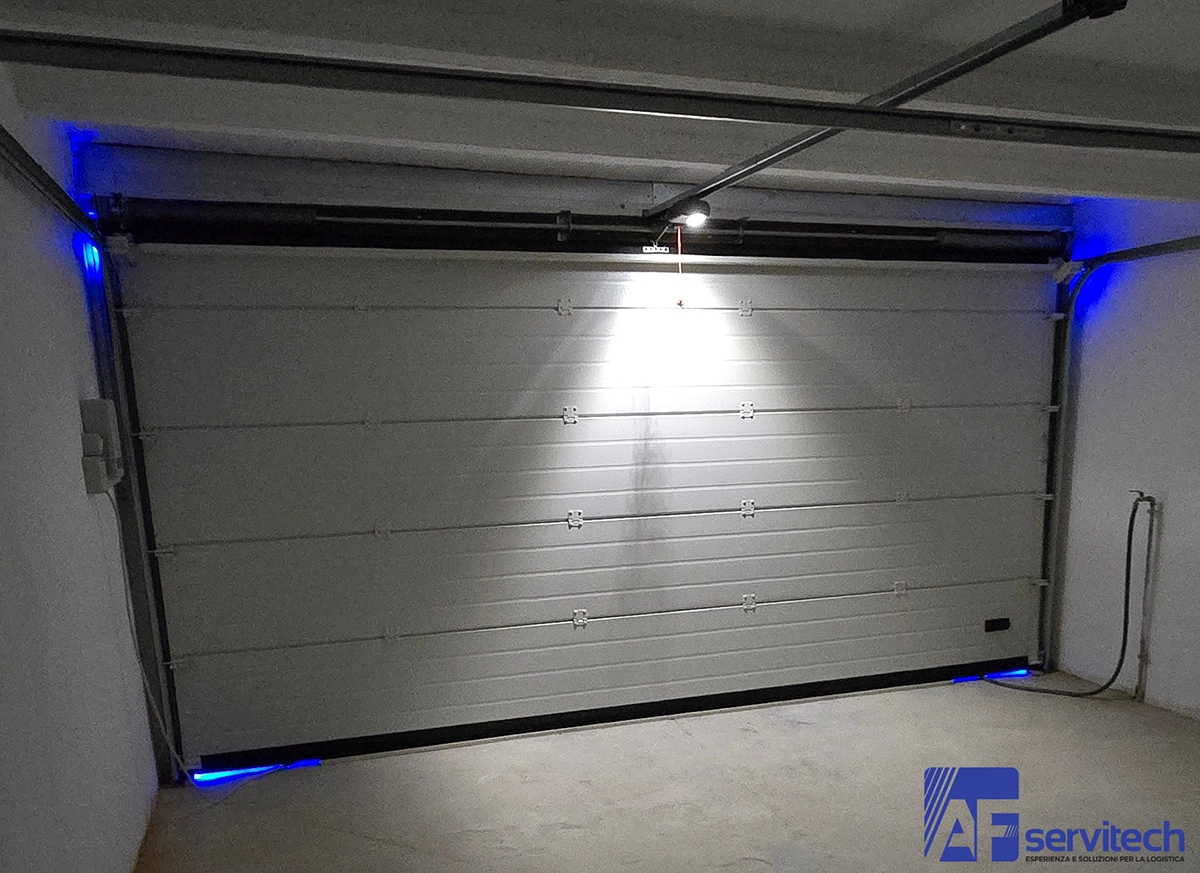

LED design RGB
